RCトラック(スカニア R620)の組み立て・・その15

スカニア R620 組み立てが完了したギヤボックス


タミヤの1/14 大型ラジコントラック「スカニア R620」の製作(組み立て)。
組み立て説明書にある工程は全部で51工程。

今回は「22 モーターの取り付け」、「23 ギヤボックス」。


created by Rinker
ノーブランド品
¥190,000 (2024/12/09 21:41:34時点 Amazon調べ-詳細)

工程22 「モーターの取り付け」

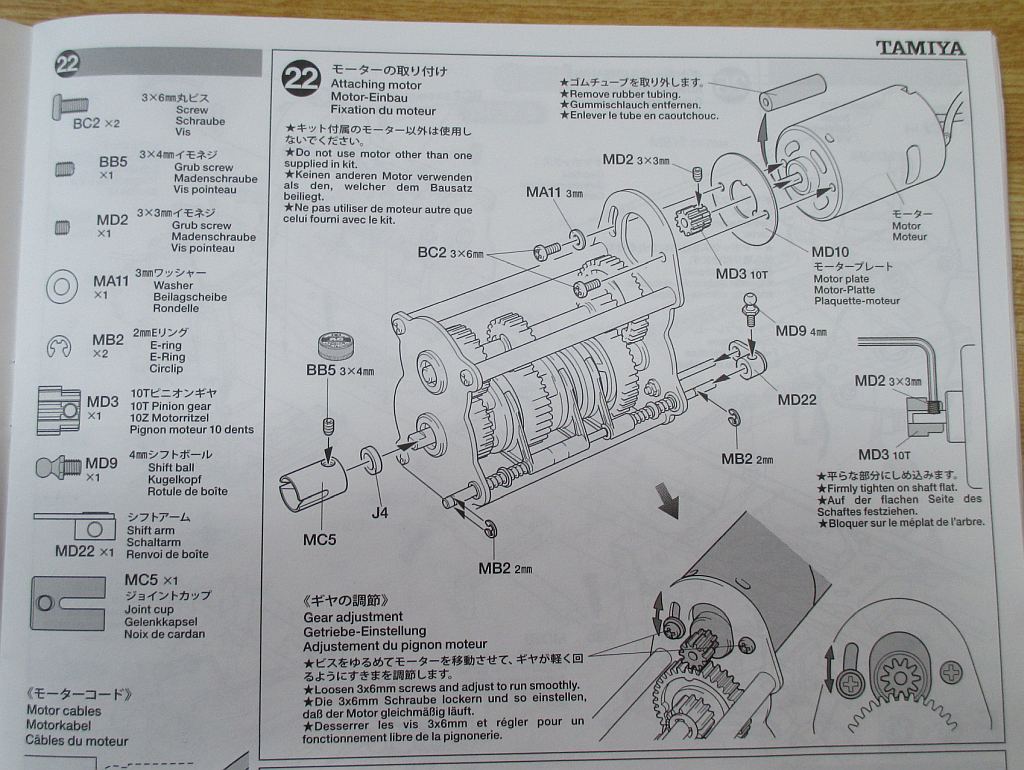

スカニア R620モーターの取り付け 組み立て図

(写真上) モーターの取り付けの組み立て図

「21 ギヤシャフトの取り付け」(RCトラック(スカニア R620)の組み立て・・その14)で組み立てたギヤボックスにモーターを取り付ける。

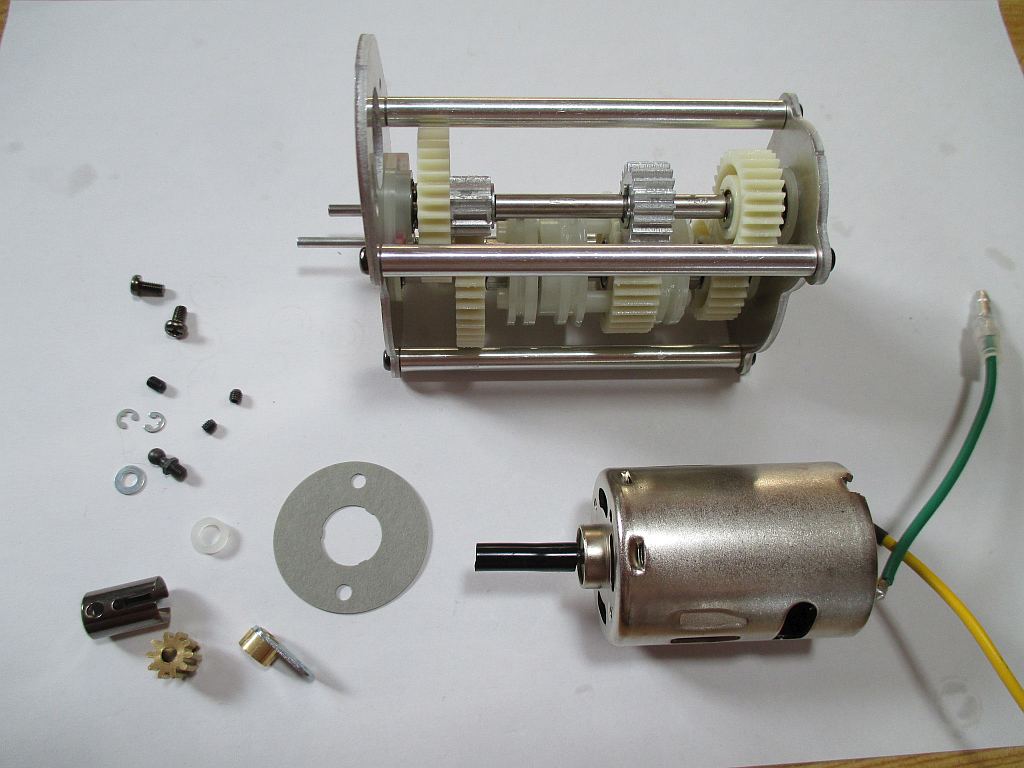

スカニア R620 モーターの取り付け

(写真上) ここで使用するパーツ類

なお、モーターのコードは内側に向けて折り曲げるように指示されている。

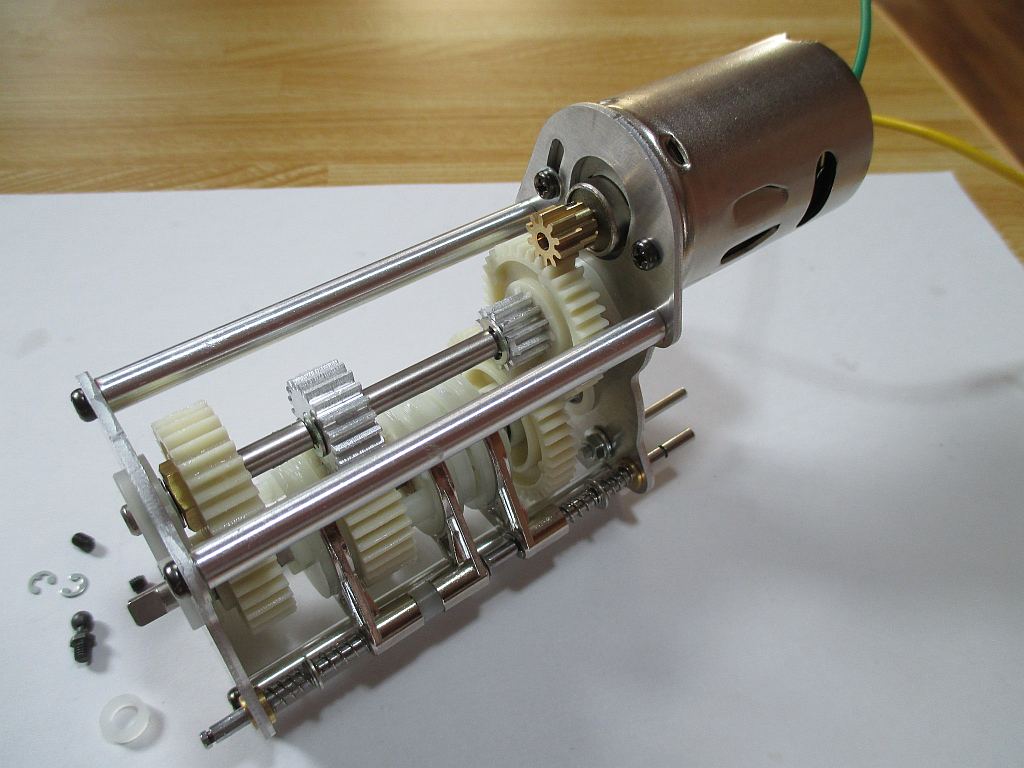

スカニア R620 モーターの取り付け

(写真上) ギヤボックスプレートにモーターを取り付ける

この時、モーターのギヤが軽く回転するように隙間を調整して締め付ける。

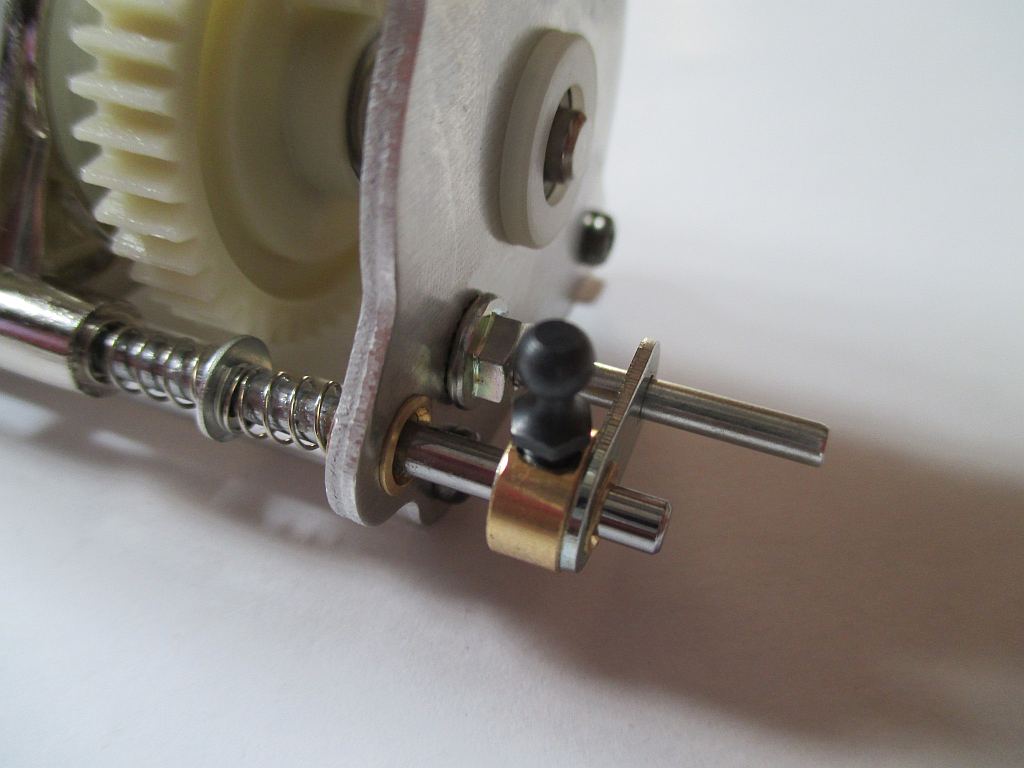

スカニア R620 シフトボールの取り付け

(写真上) シフトシャフトにシフトボールを取り付ける

このシフトボールをサーボが押したり引いたりすることでギヤチェンジができる。



スカニア R620 ジョイントカップの取り付け

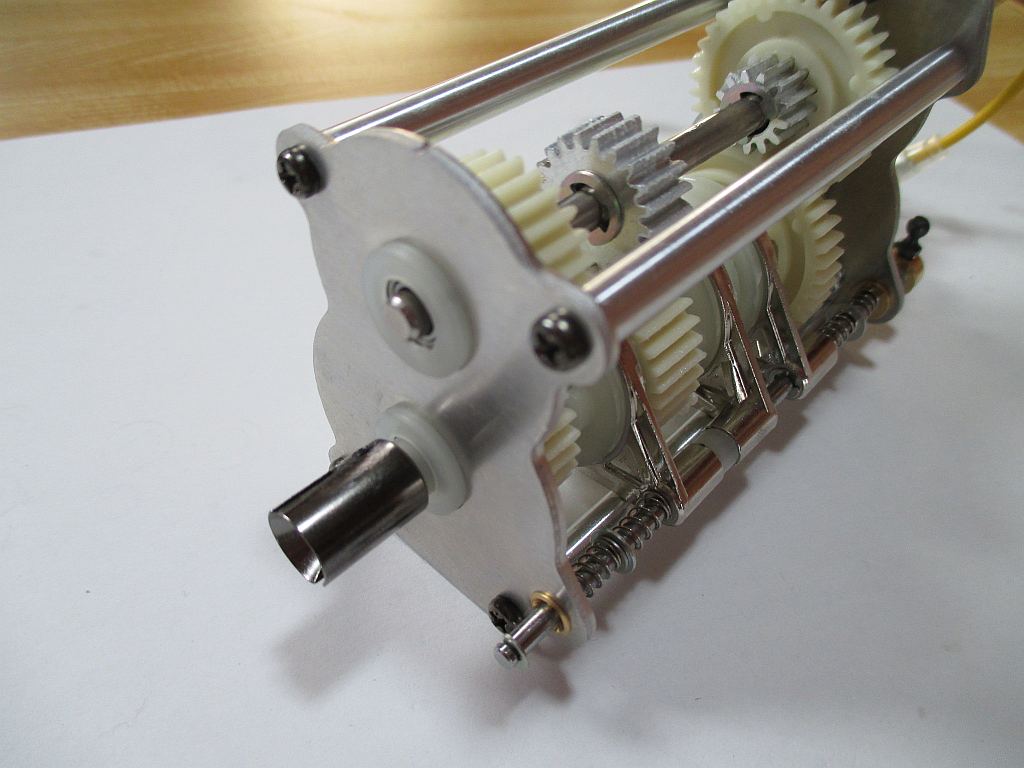

(写真上) 反対側のギヤボックスプレートに覗いている軸にはジョイントカップを取り付ける

このカップにプロペラシャフトが入りデフギヤのシャフトを回転させる。

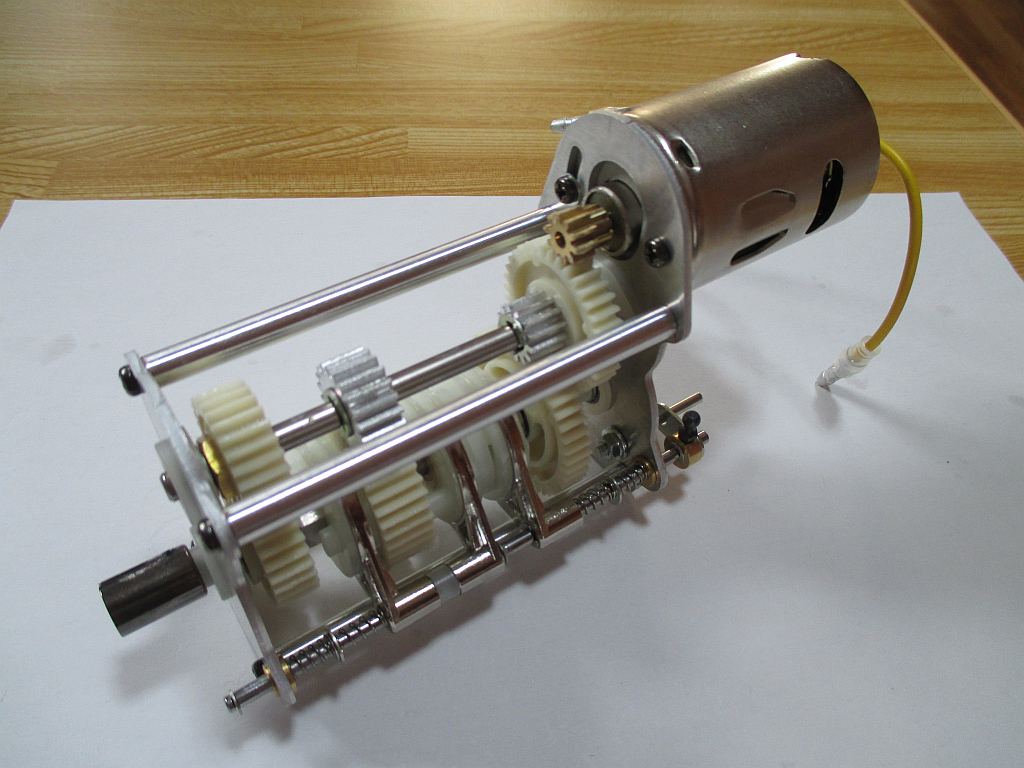

スカニア R620 モーターの取り付け

(写真上) モーターの取り付けが完了

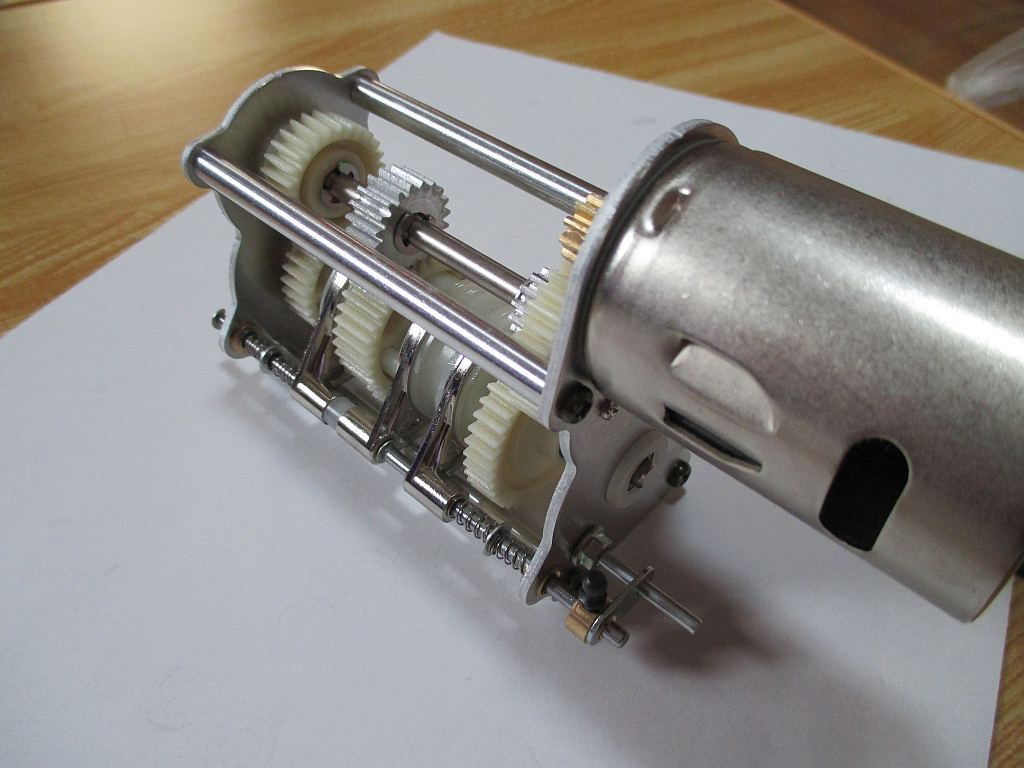

スカニア R620 モーターの取り付け

(写真上) モーター側から見るとこんな感じ

こちらが車両の前になる。

工程23 「ギヤボックス」

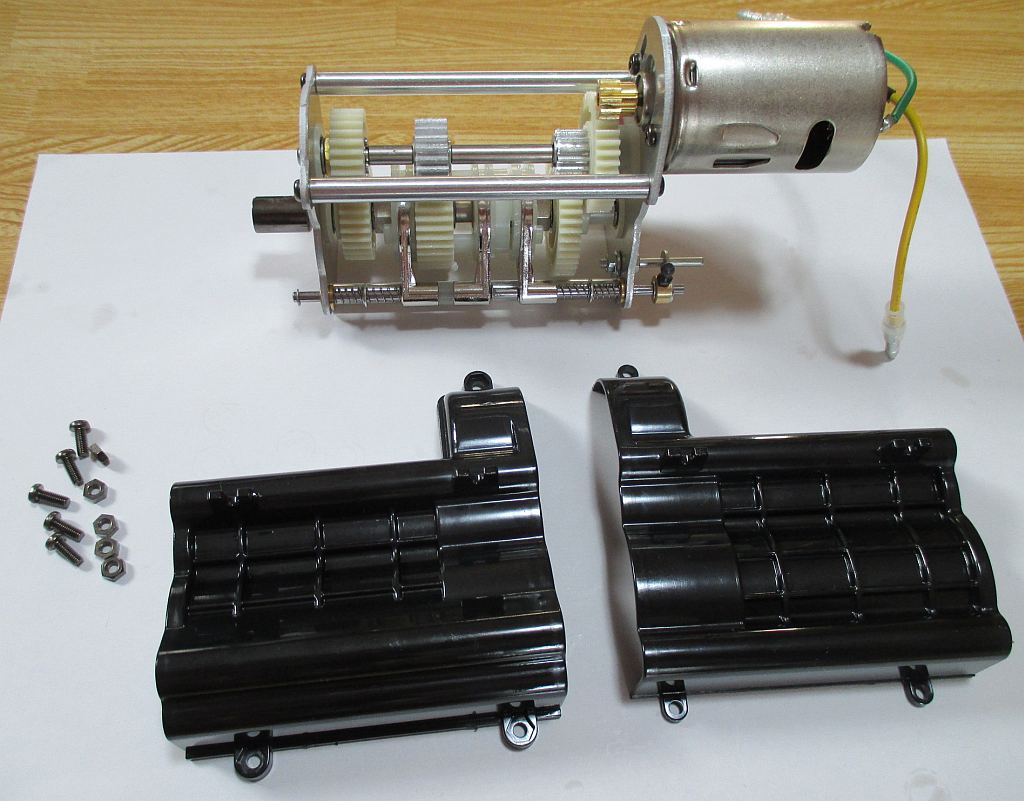

スカニア R620 組み立てが完了したギヤボックス

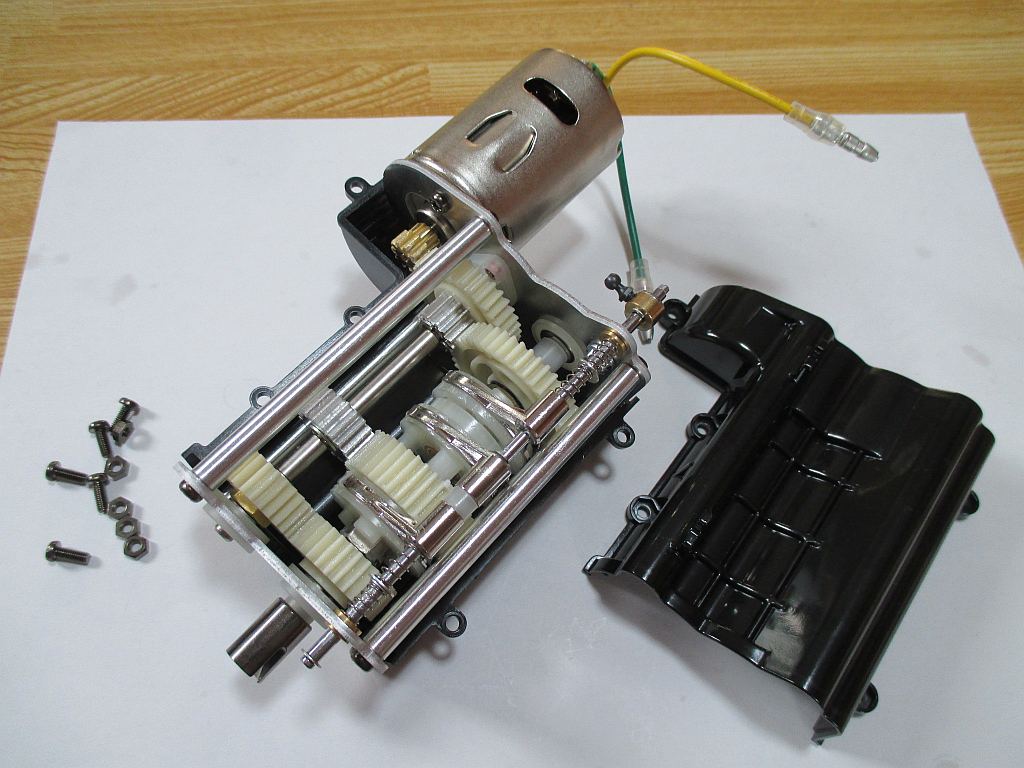

(写真上) モーターの取り付けが完了したギヤボックスをケースに入れる



スカニア R620 ギヤボックにギヤを組み込む

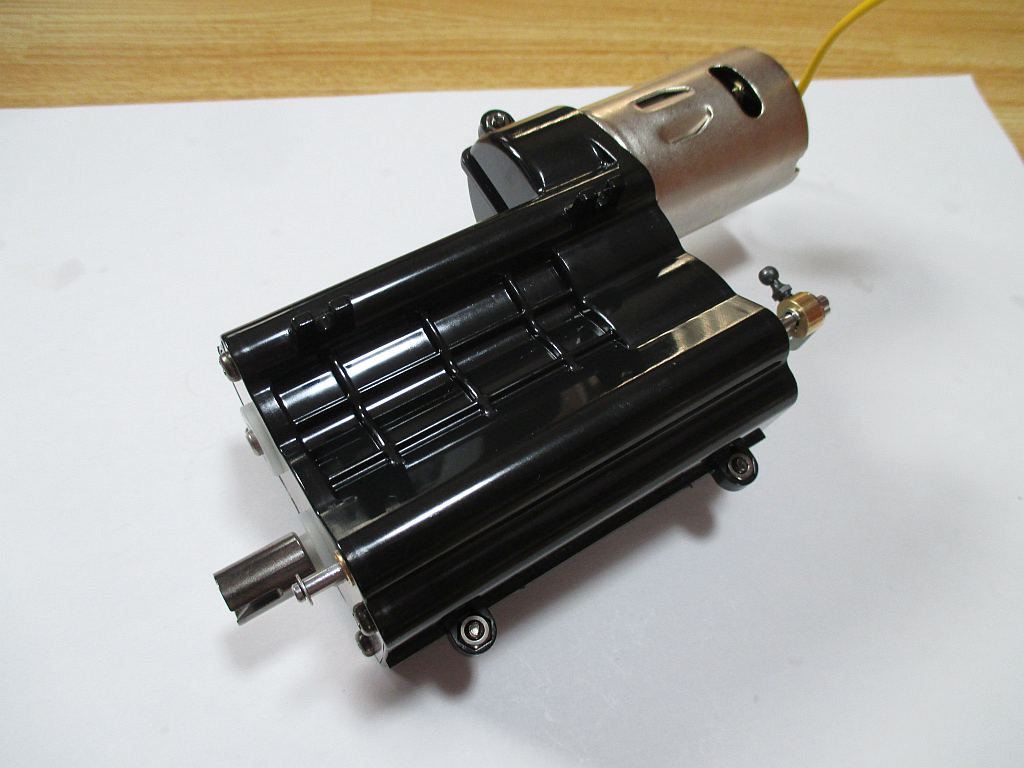

(写真上) ケースはネジと六角ナットで固定

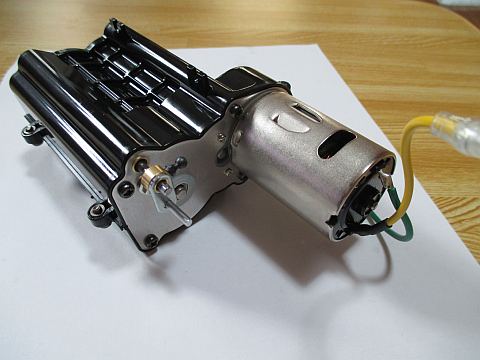

スカニア R620 組み立てが完了したギヤボックス

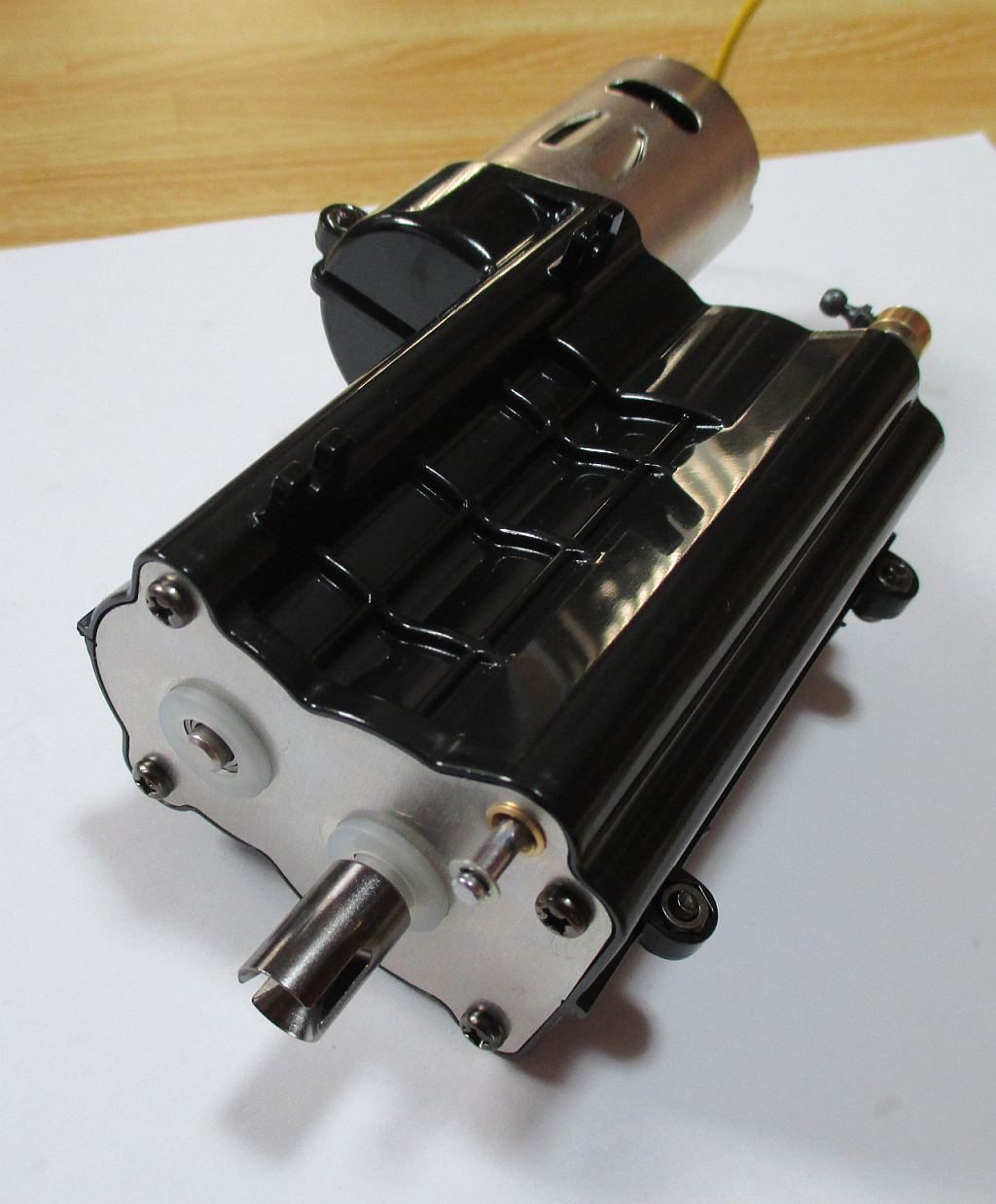

(写真上) 組み立てが完了したギヤボックス

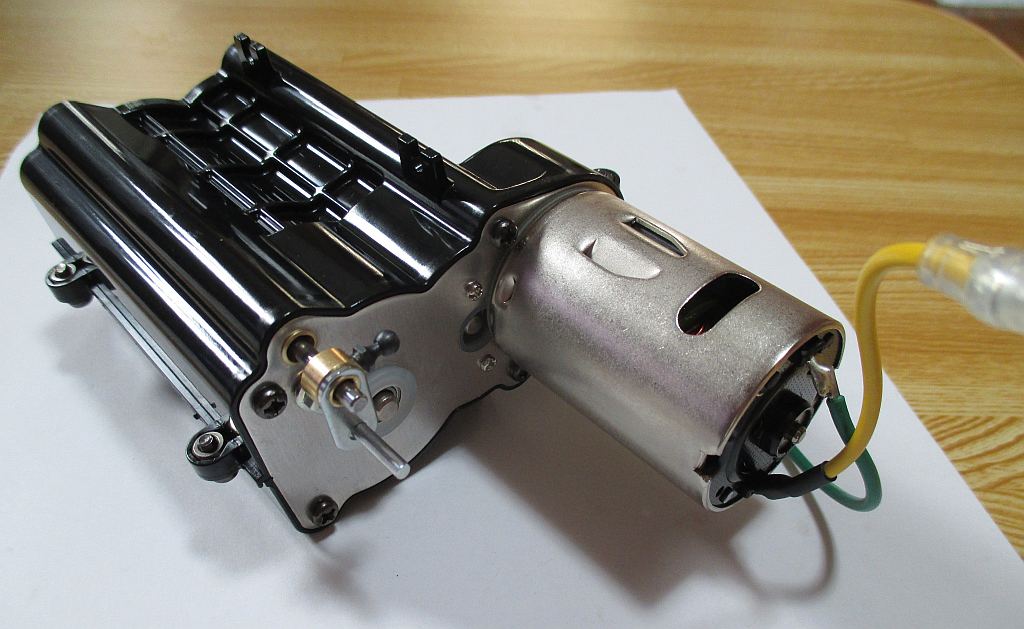

スカニア R620 組み立てが完了したギヤボックス

スカニア R620 組み立てが完了したギヤボックス
