RCトラック用セミトレーラーの組み立て・・その4

セミトレーラー ホイールアクスルをフレームに取り付け


タミヤの1/14 トレーラートラック用「日本郵船 40フィぃートコンテナ セミトレーラー」の製作(組み立て)。
組み立て説明書にある工程は全部で33工程。

今回は「5 ホイールアクスル」。


工程5 「ホイールアクスル」

セミトレーラー ホイールアクスル組み立て図

(写真上) ホイールアクスルの組み立て図

ホイールアクスル:要は車軸ですな。
このセミトレーラーの車軸は3軸。



セミトレーラー ホイールシャフト

(写真上) ホイールシャフトのパーツ
シャフト自体は金属製。



セミトレーラー ホイールシャフト組み立て

(写真上) ホイールシャフトにプラ製のベアリング類を取り付け、Eリングで脱落防止

プラ製のベアリングが位置する場所には製品添付のグリスを塗布。



セミトレーラー ホイールシャフト組み立て

(写真上) 組み立てが終わったホイールシャフト

トレーラーの車軸自体は3軸だが、ホイールシャフトは左右が連結していないため、合計で6本になる。



セミトレーラー ホイールアクスルパーツ

(写真上) ホイールアクスルを構成するパーツ



セミトレーラー ホイールアクスル組み立て

(写真上) ケースは2分割されている

このケースに先ほど組み立てたホイールシャフトを入れてネジ止め。



セミトレーラー ホイールアクスル組み立て

(写真上) 出来上がり



セミトレーラー リーフスプリングパーツ

(写真上) 続いてリーフスプリング
まぁ、板バネですな。

ホイールアクスルやらリーフスプリングやら・・何かにつけて横文字が多くなってるこのご時世。
爺はよくわからん。

まぁ、車軸の箱に取り付ける板バネです。

1組当たり3枚の板バネ。この板バネは金属製。



セミトレーラー リーフスプリング組み立て

(写真上) 組みあがった6組みのリーフスプリング



セミトレーラー リーフスプリングパーツ

(写真上) リーフスプリングとホイールアクスルをフレームに取り付けるパーツ



セミトレーラー ホイールアクスルパーツ

(写真上) 1組当たりのパーツ構成はこんな感じ

リーフスプリングの上下を挟むのは樹脂パーツ。
ステー類は金属製パーツ。



セミトレーラー ホイールアクスル組み立て完了

(写真上) 組み上り

フレームに取り付ける時はこの写真とは上下が逆になる。



セミトレーラー ホイールアクスル3組 組み立て完了

(写真上) これを3組組み上げる



セミトレーラー ホイールアクスル3組 組み立て完了

(写真上) ホイールアクスルはネジでフレームに取り付ける

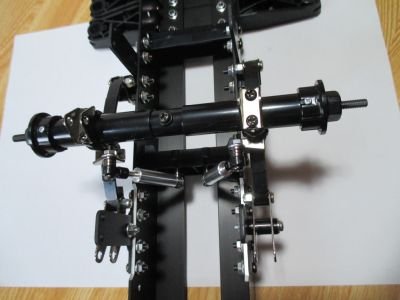

セミトレーラー ホイールアクスルをフレームに取り付け

(写真上) フレームに取り付けた状態

これは3軸のホイールアクスルのうち、最前部のもの。

リーフスプリングの前端はフレームに固定されたステーに取り付け。
後ろ端はイコライザ―ビームに取り付け。



セミトレーラー ホイールアクスルをフレームに取り付け

(写真上) 角度を変えてみるとこんな感じ

この写真でも上下は逆に写ってます。



セミトレーラー ホイールアクスルをフレームに取り付け

(写真上) ホイールアクスルに取り付けられたステーには「RCトラック用セミトレーラーの組み立て・・その2」で作ったダンパーの一端を取り付ける

ホイールアクスルは3組あるが、ここの工程5「ホイールアクスル」でフレームに取り付けるのは前端の1軸分のみ。
