RCトラック用セミトレーラーの組み立て・・その5

セミトレーラー アクスルアーム


タミヤの1/14 トレーラートラック用「日本郵船 40フィートコンテナ セミトレーラー」の製作(組み立て)。
組み立て説明書にある工程は全部で33工程。

今回は「6 ホイールアクスル」、「7 アクスルアーム」。


工程6 「ホイールアクスル」

セミトレーラー ホイールアクスル組み立て図

(写真上) ホイールアクスルの組み立て図

RCトラック用セミトレーラーの組み立て・・その4の工程5の「ホイールアクスル」で1軸目のホイールアクスルをフレームに取り付けた。

ここでは2軸目、3軸目のホイールアクスルをフレームに取り付ける。



セミトレーラー 組み立て済みホイールアクスル

(写真上) 取り付ける2軸分のホイールアクスル



セミトレーラー ホイールアクスル取り付け

(写真上) ネジの緩み止めにネジロック剤を使用しながらフレームに取り付ける



セミトレーラー ホイールアクスル取り付け

(写真上) 3軸目も同様に取り付け



セミトレーラー ホイールアクスル取り付け

(写真上) 作業中は上下逆さまの状態



セミトレーラー ホイールアクスル取り付け

(写真上) フレームを正立させるとこんな感じになる



セミトレーラー ホイールアクスル取り付け

工程7 「アクスルアーム」

セミトレーラー アクスルアーム組み立て図

(写真上) アクスルアームの組み立て図

リーフスプリングで固定されてはいるが、左右方向にはぐらぐらのホイールアクスルをフレームに固定するアームを取り付ける。



セミトレーラー アクスルアームパーツ

(写真上) 左の黒いのがアクスルアーム

右のシルバーの円柱のがバンパーパイプ。



セミトレーラー アクスルアームパーツ 1軸分

(写真上) 1つのホイールアクスルに取り付けられるアクスルアームとバンパーパイプ



セミトレーラー バンパーパイプ

(写真上) バンパーパイプは金属製

左右のサスプレートの間に入れてネジ止めする。



セミトレーラー バンパーパイプ取り付け

(写真上) バンパーパイプを取り付けた状態



セミトレーラー アクスルアームパーツ

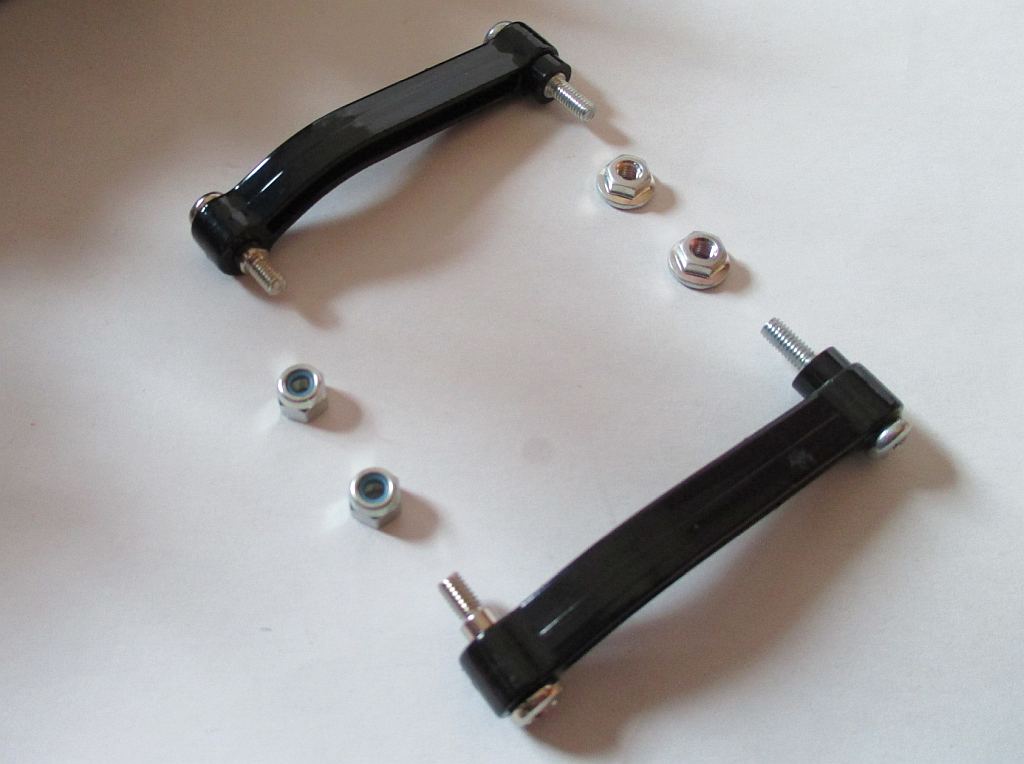

(写真上) 続いてアクスルアーム

アクスルアームは樹脂製。



セミトレーラー アクスルアーム取り付け

(写真上) サスプレートとホイールアクスルを固定するようにアクスルアームを取り付ける



セミトレーラー アクスルアーム取り付け

(写真上) 同じようにして3軸分を固定する



セミトレーラー アクスルアーム取り付け

(写真上) ホイールアクスル、アクスルアーム類が組みあがった状態
