RCトラック用セミトレーラーの組み立て・・その15

コンテナ フロアパネル

タミヤの1/14 トレーラートラック用「日本郵船 40フィートコンテナ セミトレーラー」の製作(組み立て)。
組み立て説明書にある工程は全部で33工程。

今回は「24 フロアパネル(フロント)」、「25 (無題)」。


工程24 「フロアパネル(フロント)」

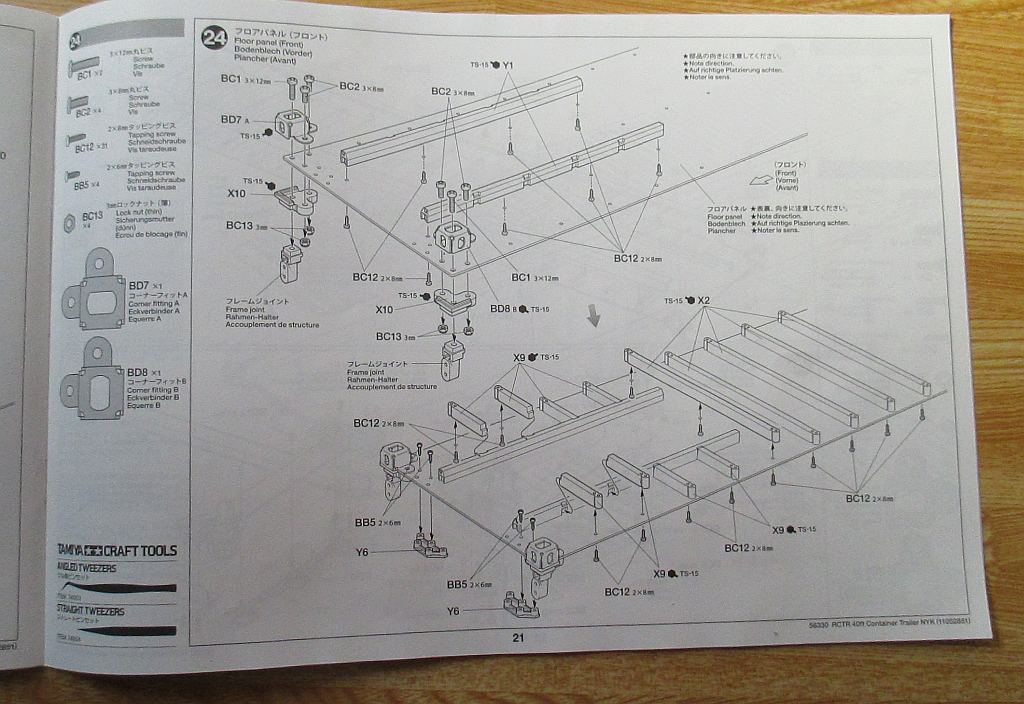

コンテナ フロアパネル(フロント)組み立て図フロアパネルの組み立て図。

工程図上ではリヤ側とフロント側に分けて描かれている。

前の工程でリヤ側の組み立てが終わり、この工程24ではフロント側。

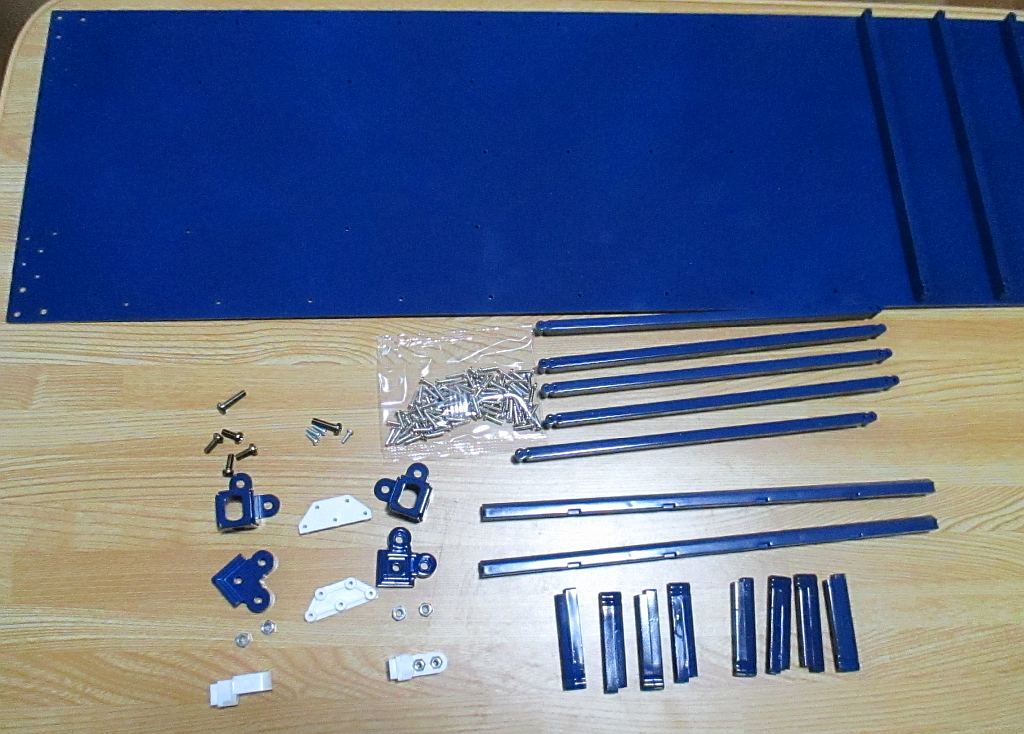

コンテナ フロアパネル(フロント)関連のパーツリヤ側の梁等の取り付けが終わったフロアパネル(上段)と今回取り付けるパーツ類(下段)。

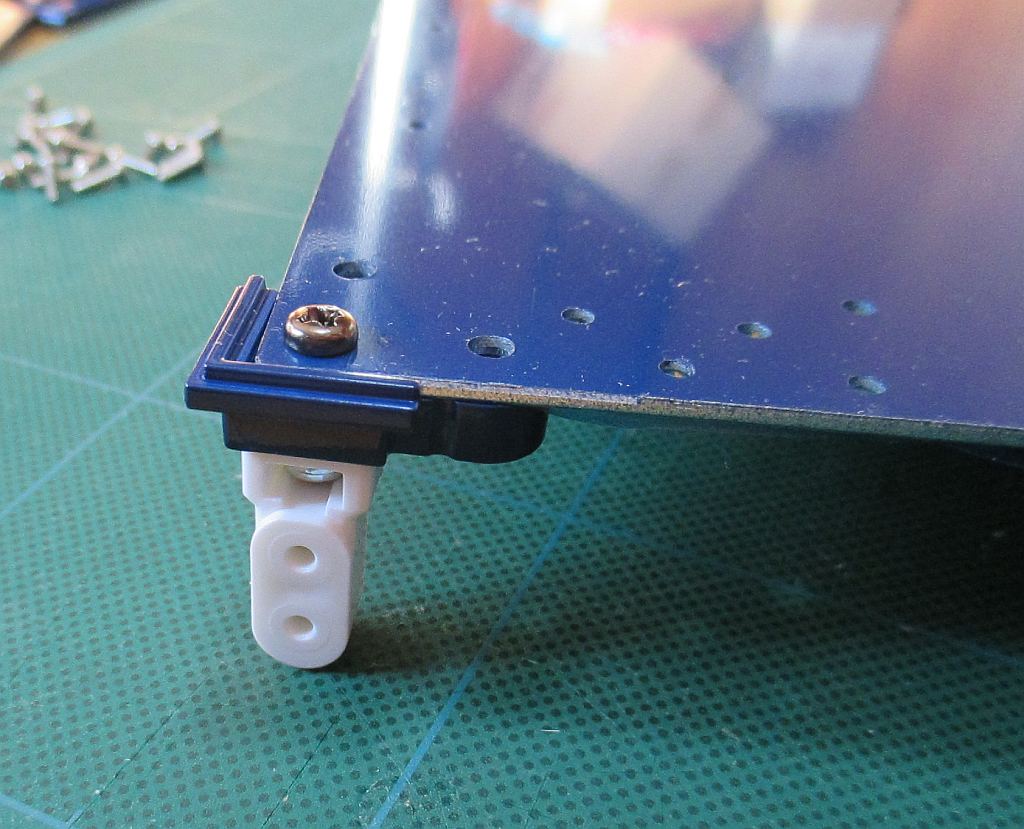

コンテナ フロアパネル(フロント) フレームジョイント取り付け写真に写っている面が完成時には下面となる。

この状態でコンテナのサイドのパネルの取り付け用の白色のフレームジョイントパーツをネジ止めする。

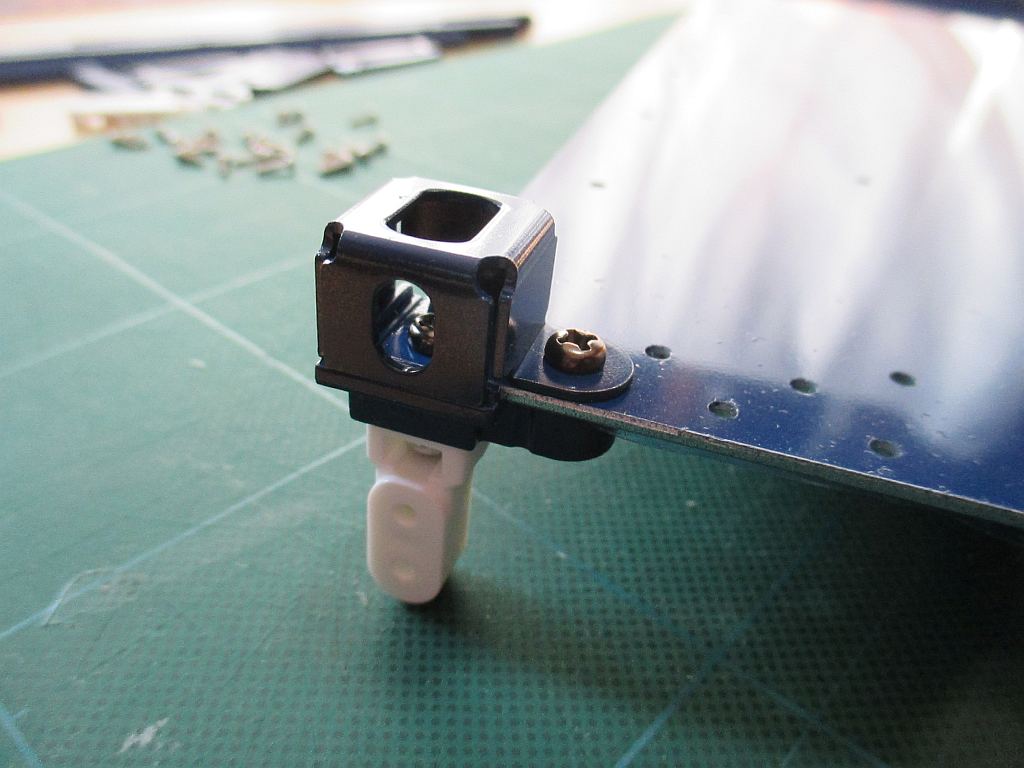

コンテナ コーナーフィット続いて、トレーラーのツイストロックでコンテナをトレーラーに緊締するためのパーツ・コーナーフィットをネジ止めする。

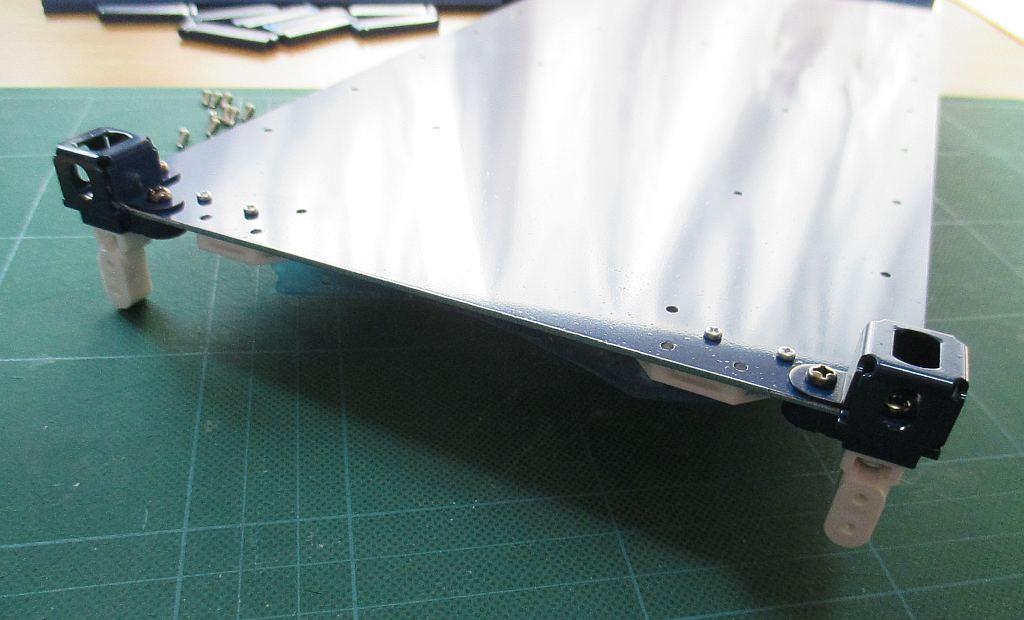

コンテナ コーナーフィット取り付け完了フレームジョイント、コーナーフィットが取り付けられた状態。


コンテナ フロアパネルフロント側の梁樹脂製の梁をフロアパネルにネジ止めしていく。

先頭部分のみ梁の組み合わせは変則的。

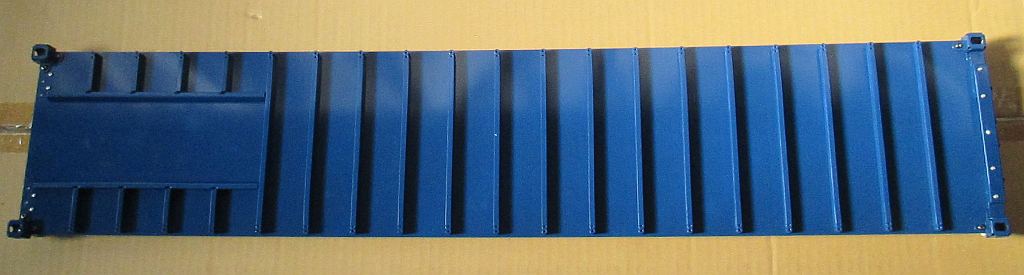

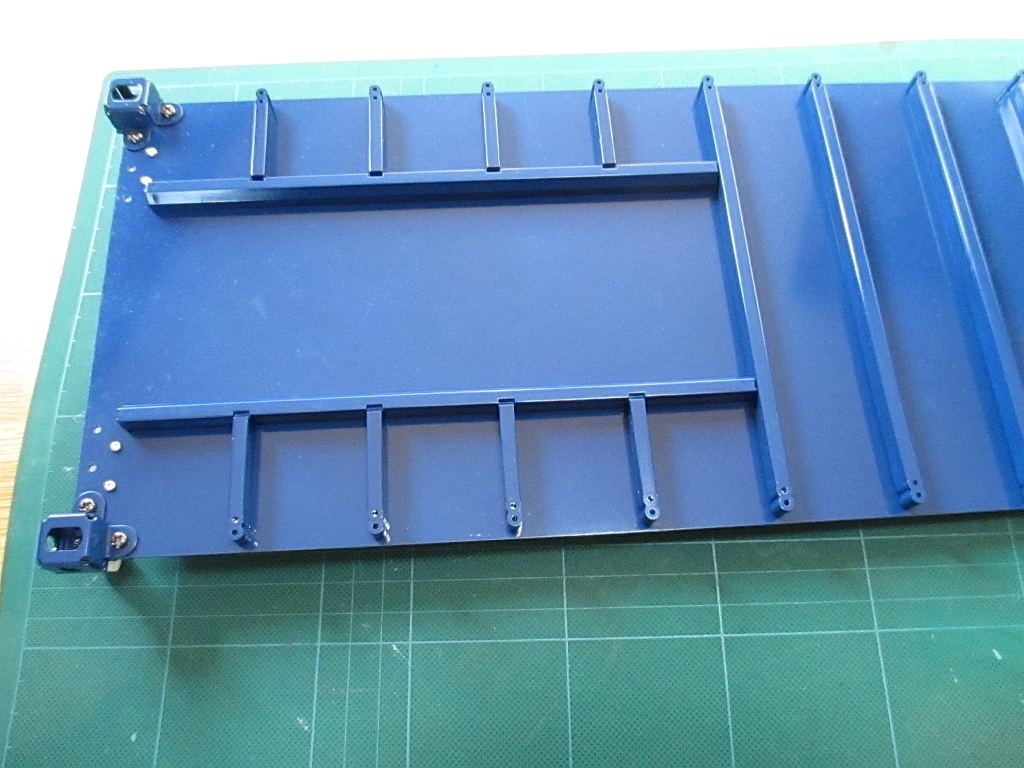

コンテナ フロアパネル梁組み立て完了梁の取り付けが終わったフロアパネル。


工程25 「(無題)」

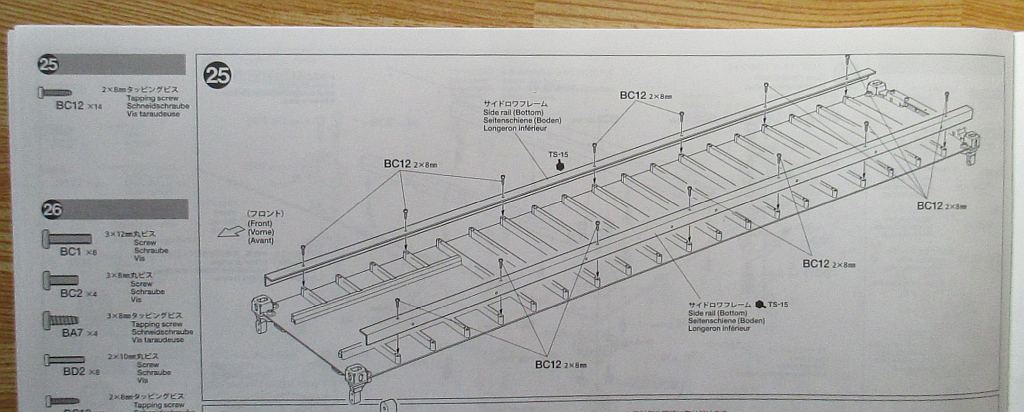

コンテナ 工程25 組み立て図工程25ではアルミでできたL型のアングル・サイドロワフレームを取り付ける。

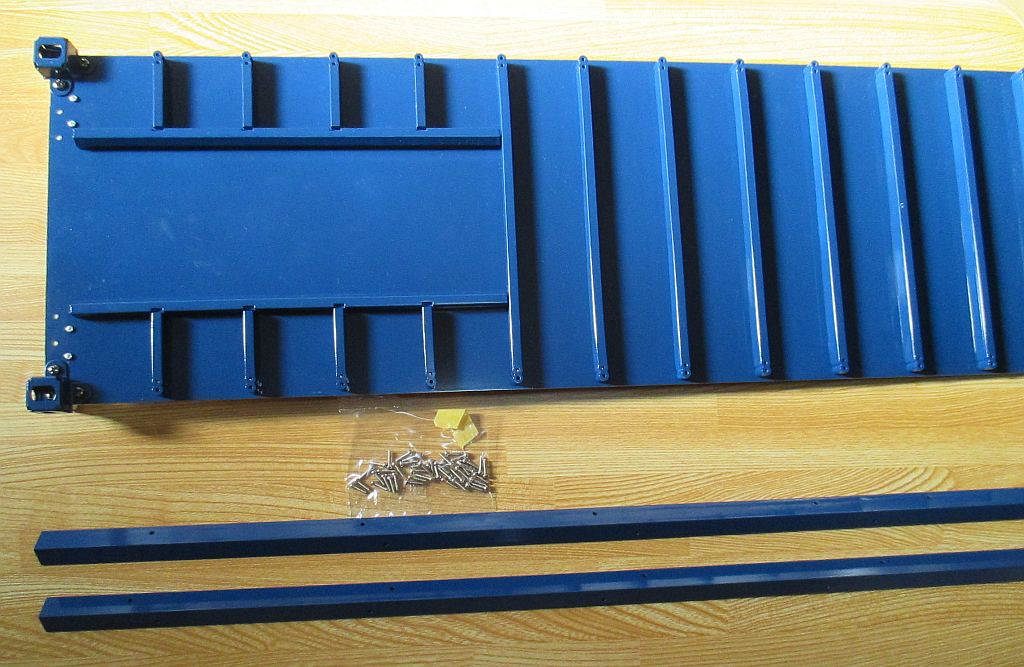

コンテナ フロアパネルとサイドロワフレームサイドロワフレームは前の工程でフロアパネルと一緒に無水エタノールで脱脂し、エッチングプライマーを吹いた後にタミヤの「TS-15 ブルー」で塗装しておいた。

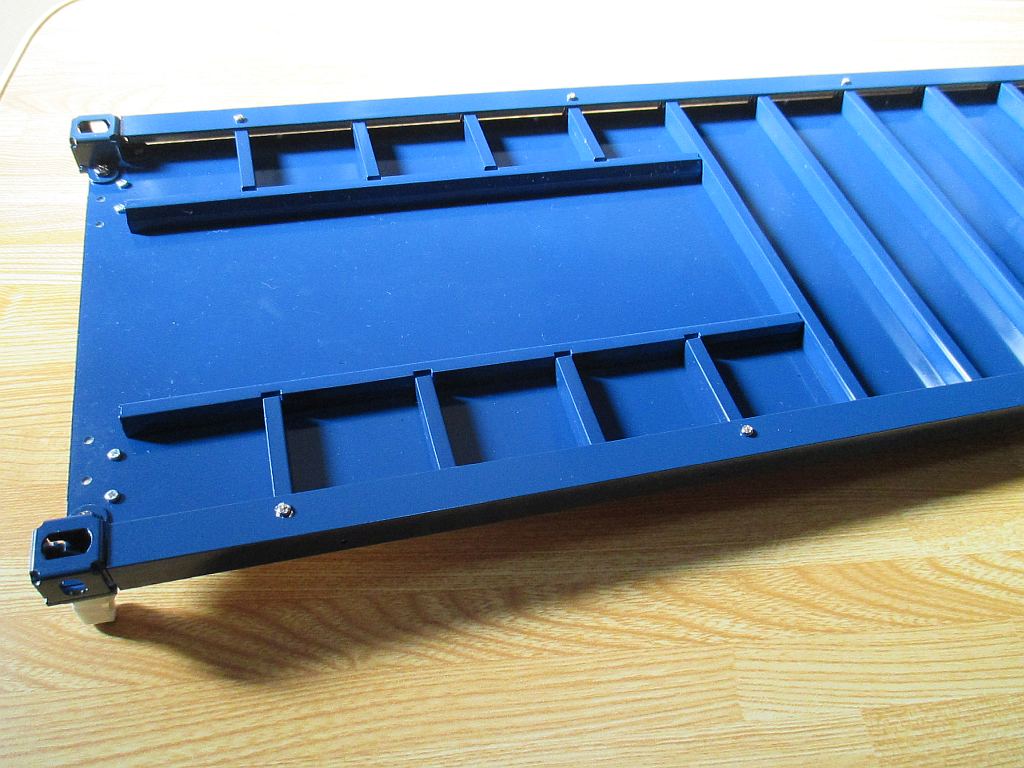

コンテナ フロアパネル 組み立て完了両サイドにサイドロワフレームをネジ止めする。

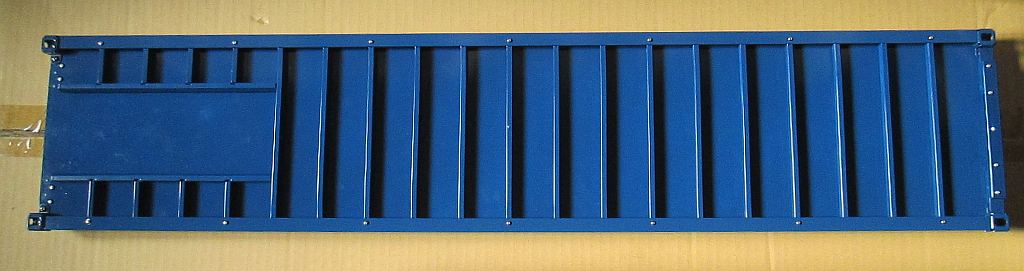

コンテナ フロアパネル 組み立て完了これでフロアパネルの組み立ては完了。
