RCトラック(スカニア R620)の組み立て・・その23

スカニア R620 ホイール取り付け完了

タミヤの1/14 大型ラジコントラック「スカニア R620」の製作(組み立て)。
組み立て説明書にある工程は全部で51工程。

今回は「39 ホイールの組み立て」、「40 ホイールの取り付け」。


工程39 「ホイールの組み立て」

スカニア R620 ホイール組み立て説明図 ホイールの組み立て説明図。


スカニア R620 ホイール&タイヤ スカニア R620の場合、フロントはシングルタイヤ、リヤは2軸ダブルタイヤの合計10個。

ホイールはフロント用、リヤの内側用、外側用の3種。


スカニア R620 タイヤの離型剤の跡 タイヤのサイドウォールには「TAMIYA」の刻印。

まぁ、Bridgestone、Dunlopなど実在のメーカーの名前を彫ると権料がかかろうから当然か。

しかし、離型剤と思われる跡がかなり気になるが。

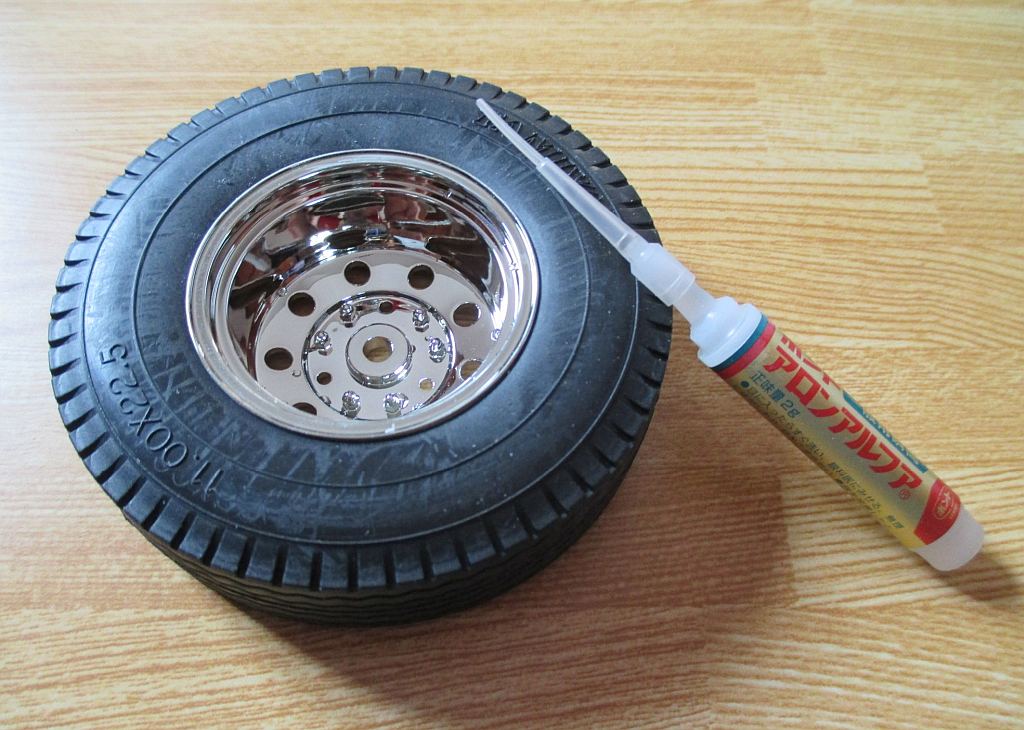

スカニア R620 ホイール・タイヤの接着説明書ではタイヤとホイールの間に瞬間接着剤を流し込むそうな。

瞬間接着剤についていた先の細いチューブを使用。


スカニア R620 ホイール・タイヤの接着ホイールにタイヤをはめた後、タイヤの側面を押さえると実物同様にビード部が見えるので、この部分に瞬間接着剤を流していった。


スカニア R620 タイヤの離型剤除去離型剤の跡がかなり気になったので実物のタイヤに使うタイヤ&レザーワックスを試してみた。

タイヤが傷んでも困るのでひとまず、何かあっても目立たないように内側で試してみた。

結果は、ほぼ効果なし

多少黒色が引き立ったくらい。


2~3日後に様子を見ても特にタイヤにひび割れも出なさそうだった。

離型剤の跡の除去にはあまり効果はないが黒色が引き立ちそうだったので、布にレザーワックスをしみこませて一応全部のタイヤを軽く拭いといた。

後でタイヤが変質しても責任は負えません。真似はしない方がいいと思います・・



スカニア R620 ダブルタイヤリヤタイヤはダブルタイヤなので、内側と外側の2つのホイールをネジとナットで固定する。


スカニア R620 ホイール組み立て完了ホイール組み立て完了。


工程40 「ホイールの取り付け」

スカニア R620 ホイール取り付け説明図ホイール取り付けの説明図。

工程39で組み立てたホイールを車軸に取り付ける。


スカニア R620 ホイールハブリヤホイールのホイールハブ。

内側と外側の向きがあるので注意。

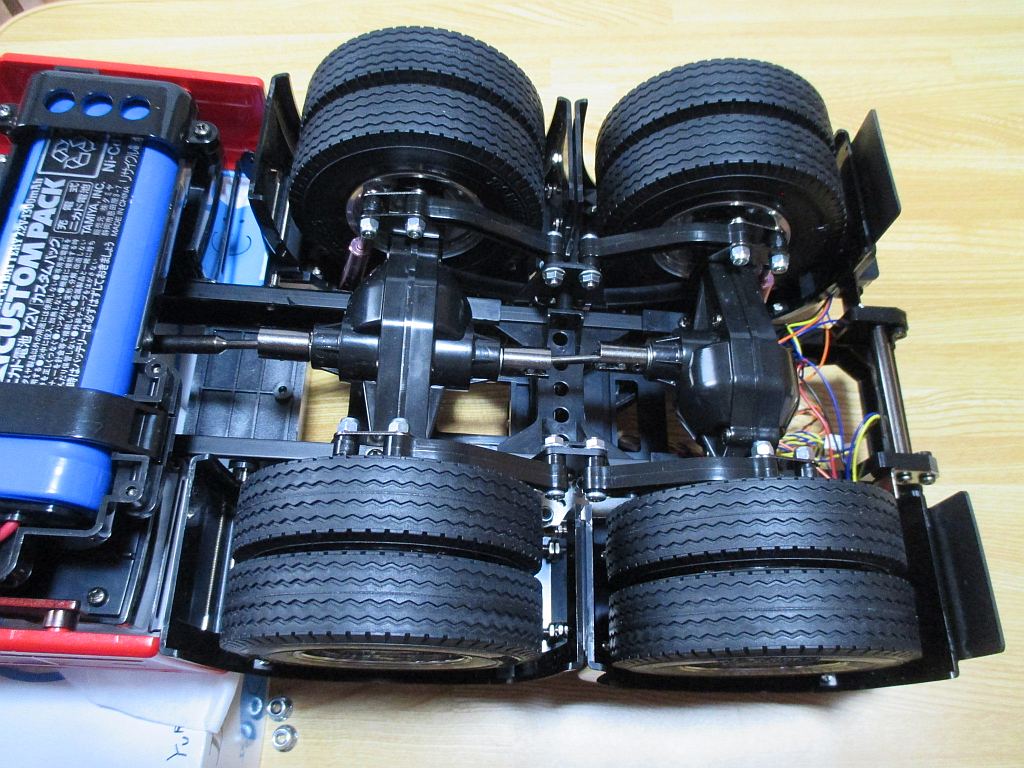

スカニア R620 ホイール取り付け完了車軸にリヤホイールを取り付け、ロックナットで締め付け。


スカニア R620 フロントホイールの構成パーツフロントホイールの構成パーツ。

フロントホイールのセンターには1150メタルを内側と外側にはめるようになっている。

今回はオプションナンバーワン(Option No.1)というところのスカニアR620用ボールベアリングセット BS-R620を購入しているが、そのセットにはこの部分のベアリングも含まれているので交換。


スカニア R620 フロントホイールのベアリングフロントホイールのベアリングをセットしたところ。

フロントホイールも車軸にロックナットで締め付けて固定する。

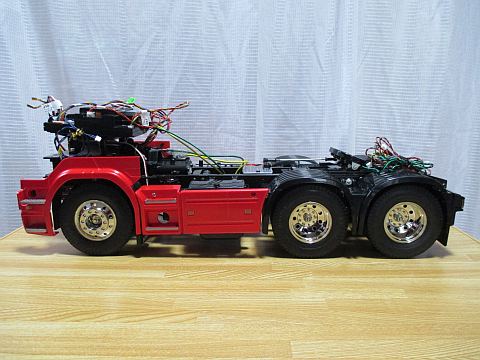

スカニア R620 ホイール取り付け完了前後のホイール取り付け完了。


スカニア R620 ホイール取り付け完了


スカニア R620 ホイール取り付け完了


スカニア R620 ホイール取り付け完了


この工程で走行が可能になる。

また、リヤのストップランプ、ウインカーの配線コードにマルチファンクションユニット(MFC-01)に接続すれば点灯できる。

早速走らせてみた。

かなり低速もきく。

各種ランプも点灯して・・オモシロイ・・
