RCトラック(スカニア R620)の組み立て・・その24

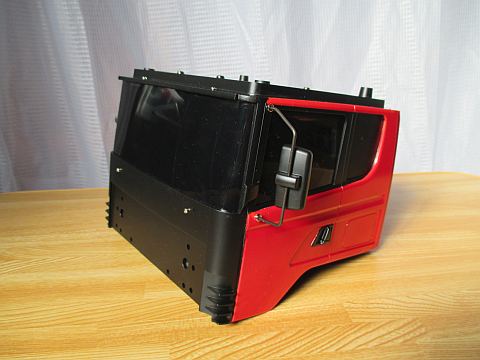

スカニア R620 ウインドゥの取り付け完了

タミヤの1/14 大型ラジコントラック「スカニア R620」の製作(組み立て)。
組み立て説明書にある工程は全部で51工程。

今回は「41 ミラー」、「42 ウィンドウの取り付け」。


工程41 「ミラー」

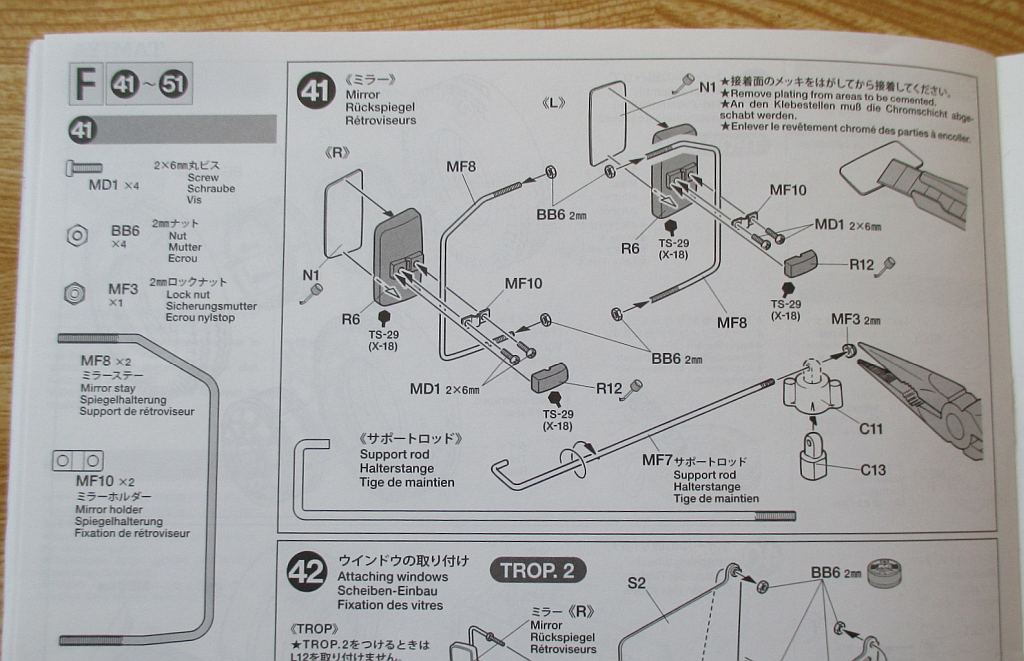

スカニア R620 ミラーの組み立て図ミラーの組み立て図。

ここではミラーの他、ボディ(キャブ)を前に傾けて開くときのサポートロッドも組み立てる。

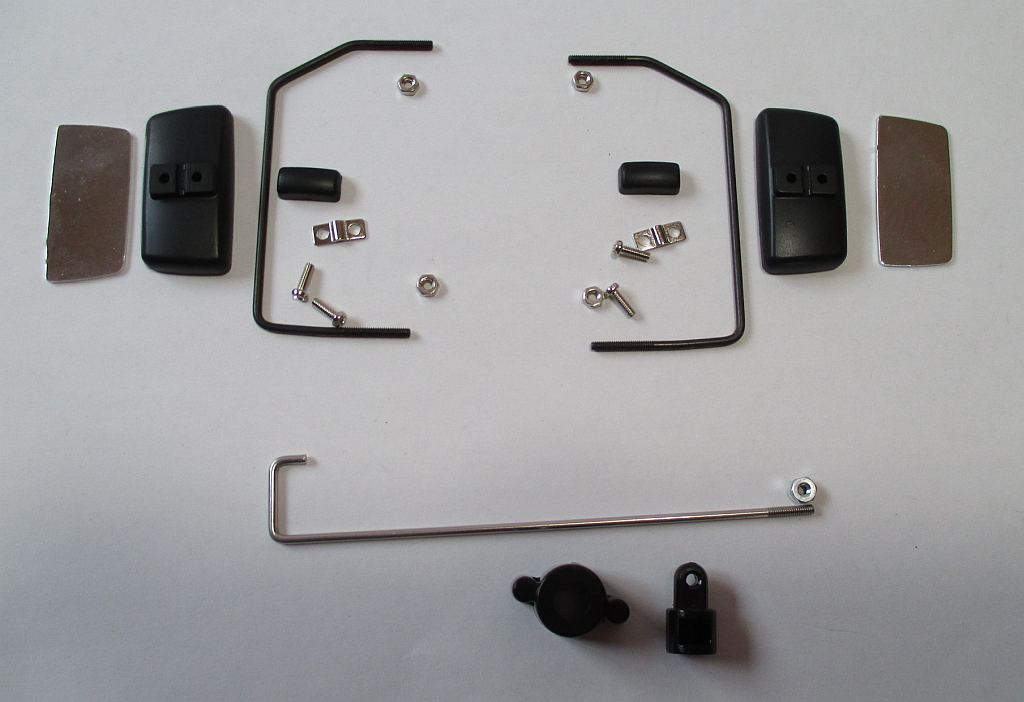

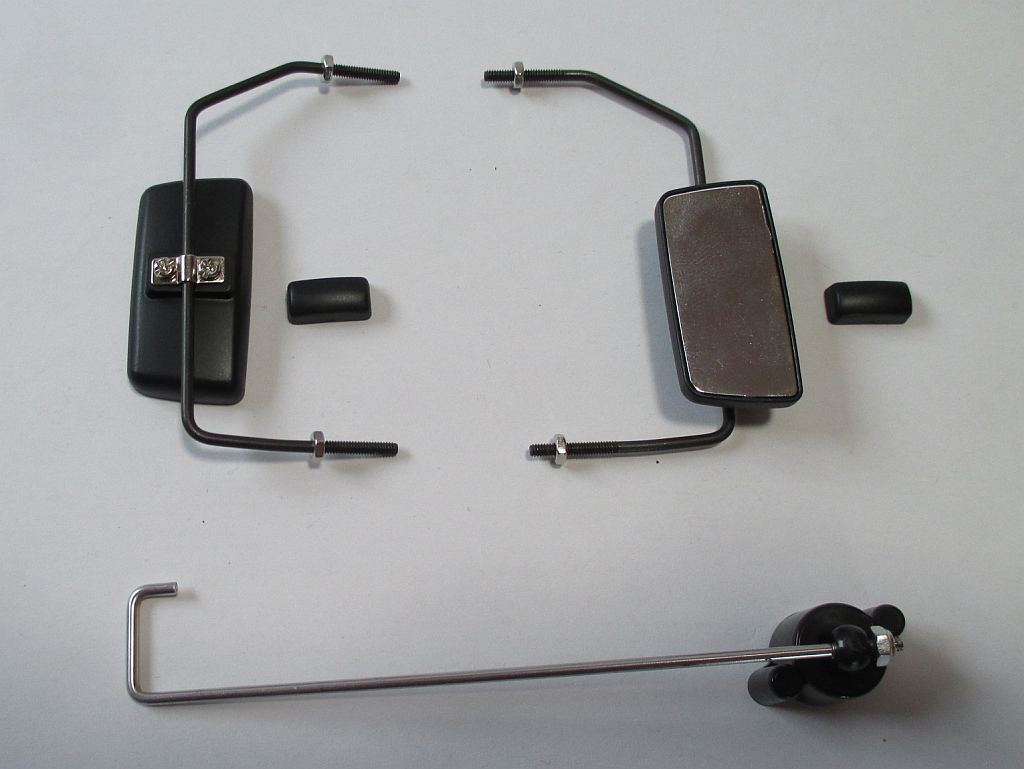

スカニア R620 ミラー関連のパーツミラー関連のパーツ。

ステーは金属製、ミラー面はメッキ。

下の3点がサポートロッド


スカニア R620 ミラー組み立て完了ミラーとサポートロッド、組み立て完了。

ミラーの最終的な固定はボディに組付けたときに。


工程42 「ウィンドウの取り付け」

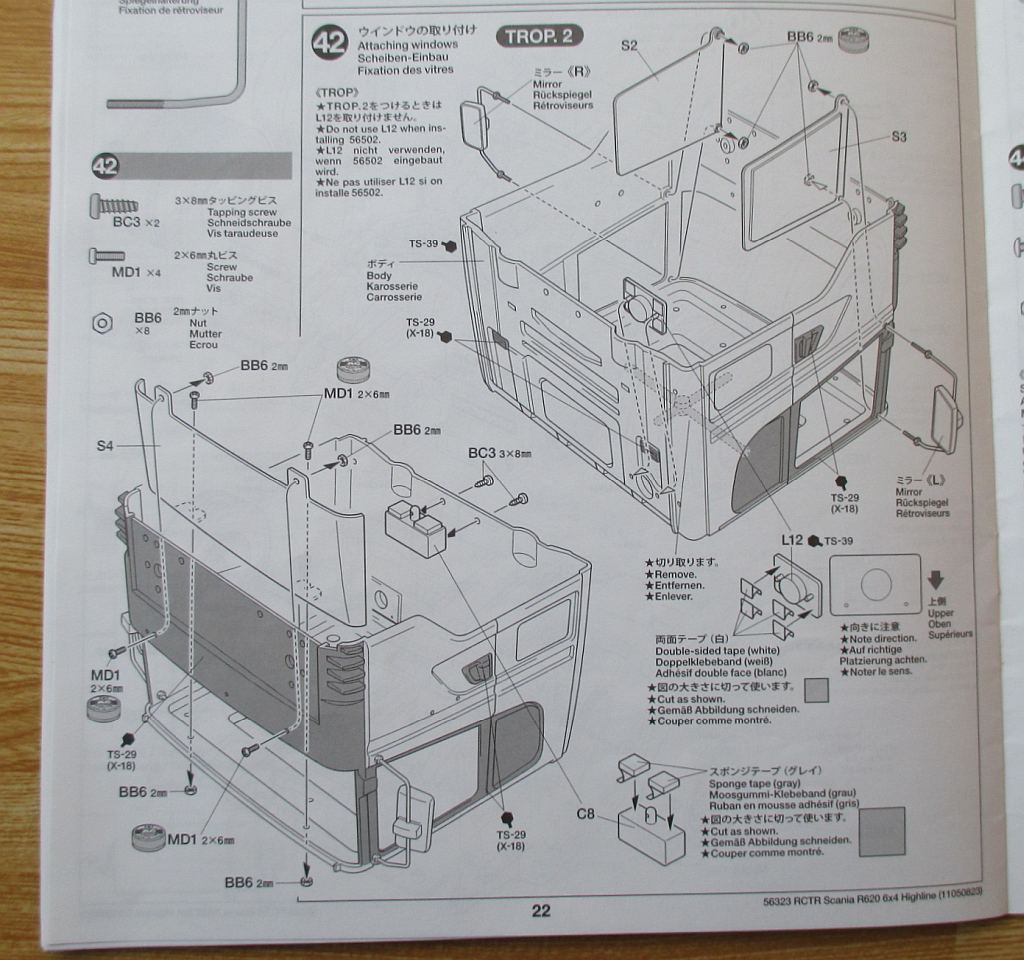

スカニア R620 ウィンドウの取り付け組み立て図ウィンドウ取り付けの組み立て図。

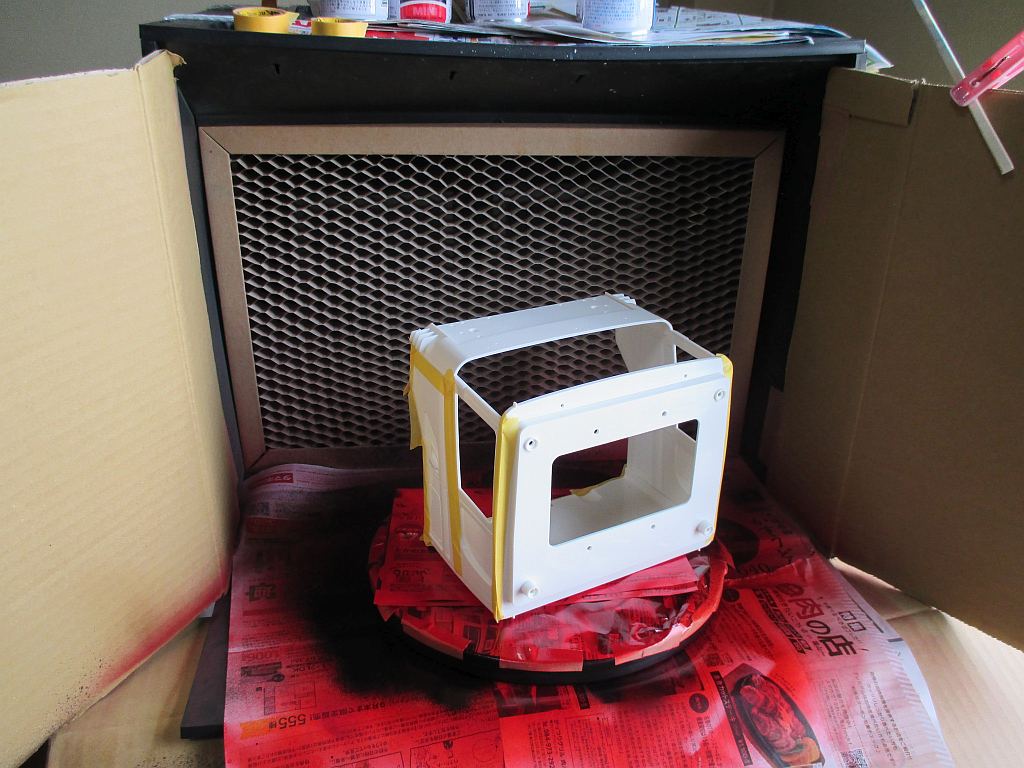

スカニア R620 キャブの塗装塗装ブースでスプレーしようとしているが、ボディ(キャブ)は結構でかい。

塗装ブースの側面と下の面を段ボールで囲みこんだ。

そんなこんなの大きさなので、一度に塗装することは困難。

色調も違ってきますわな。

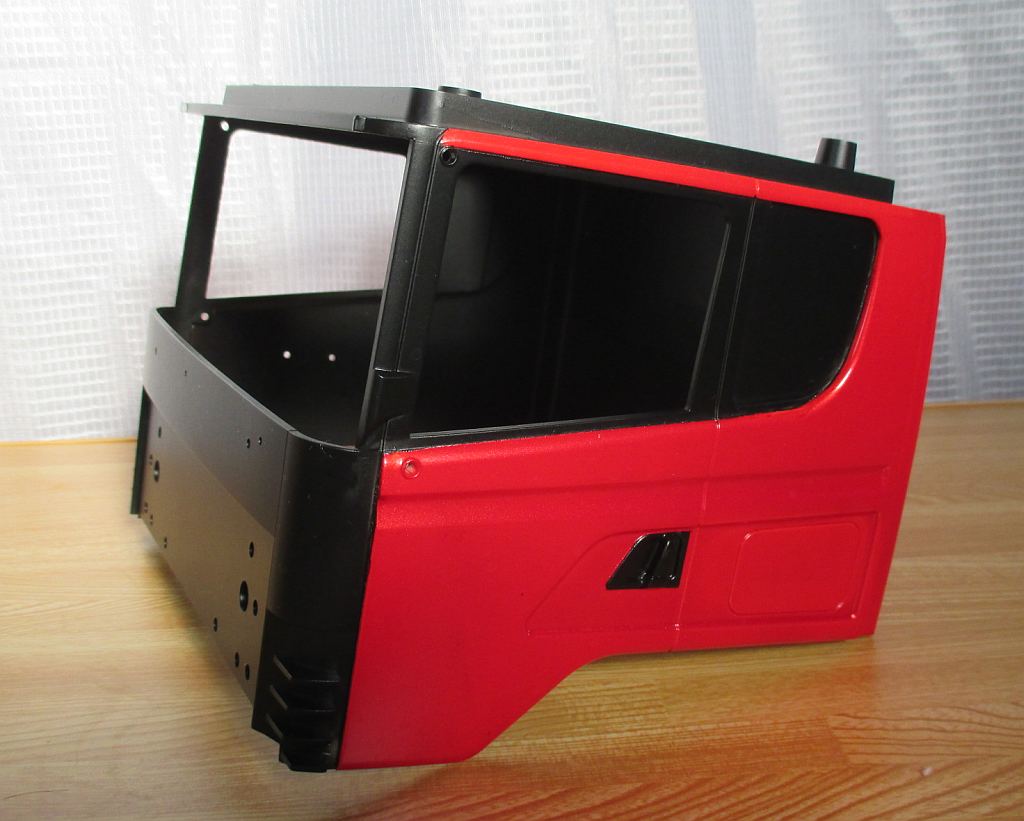

スカニア R620 キャブの塗装完了前面とウィンドウ周りは半艶消しの黒、ボディはマイカレッド。

いずれもタミヤのスプレーで塗装。

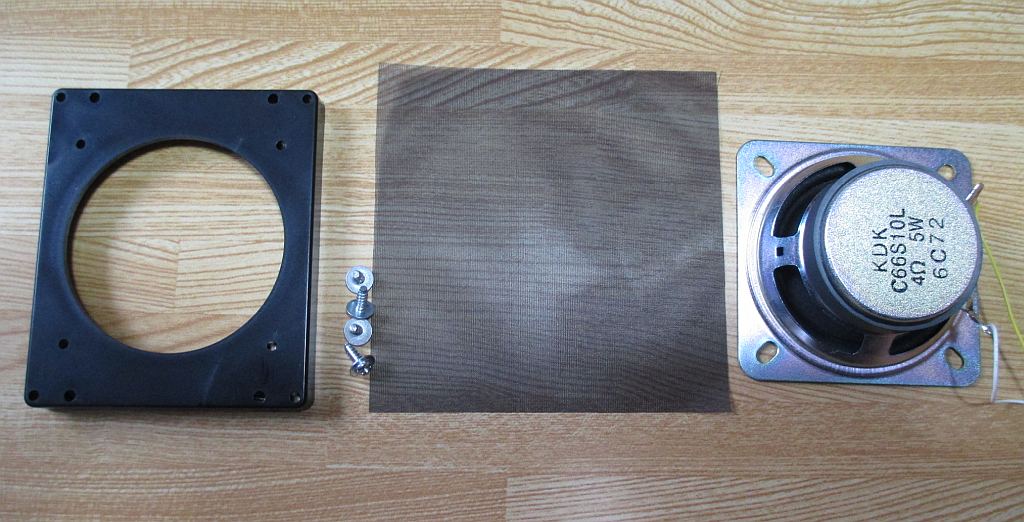

スカニア R620 スピーカースカニア R620のフルオペレーションキットにはオプションのマルチファンクションユニット(MFC-01)も含まれており、それでエンジン音、シフト音、ウインカー音などのサウンドが発生できる。

これはそのスピーカー。

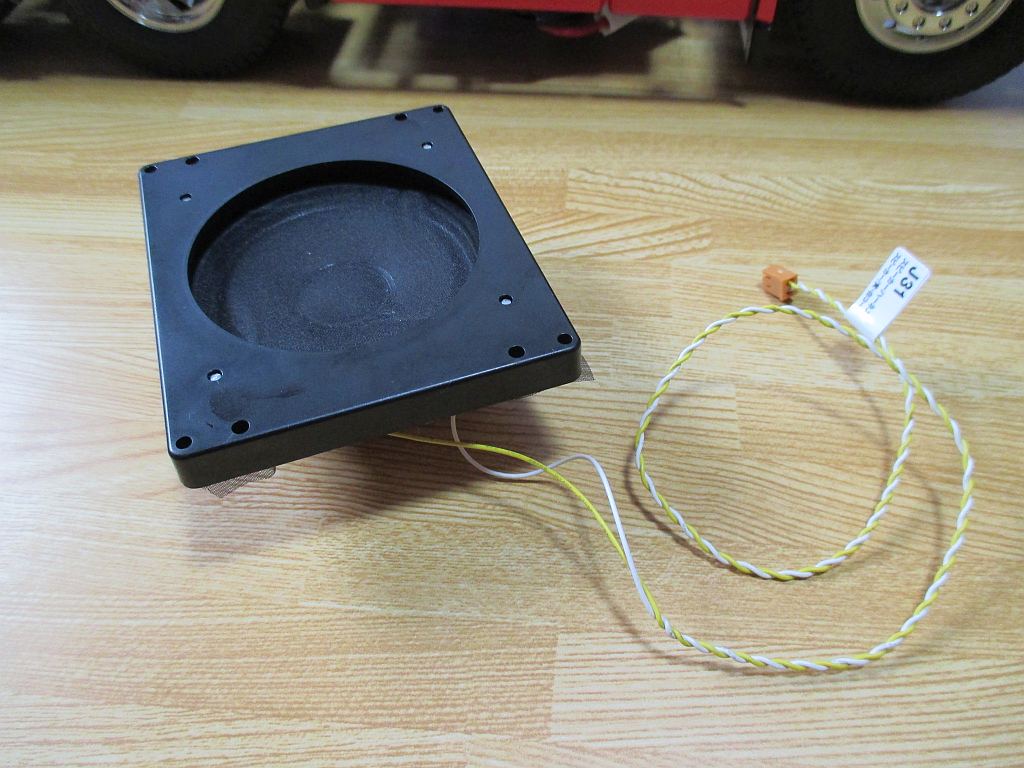

スカニア R620 スピーカー 組み立て完了取り付ける車種によってケースは異なるようだ。

スカニア R620の場合、この写真のような感じになる。

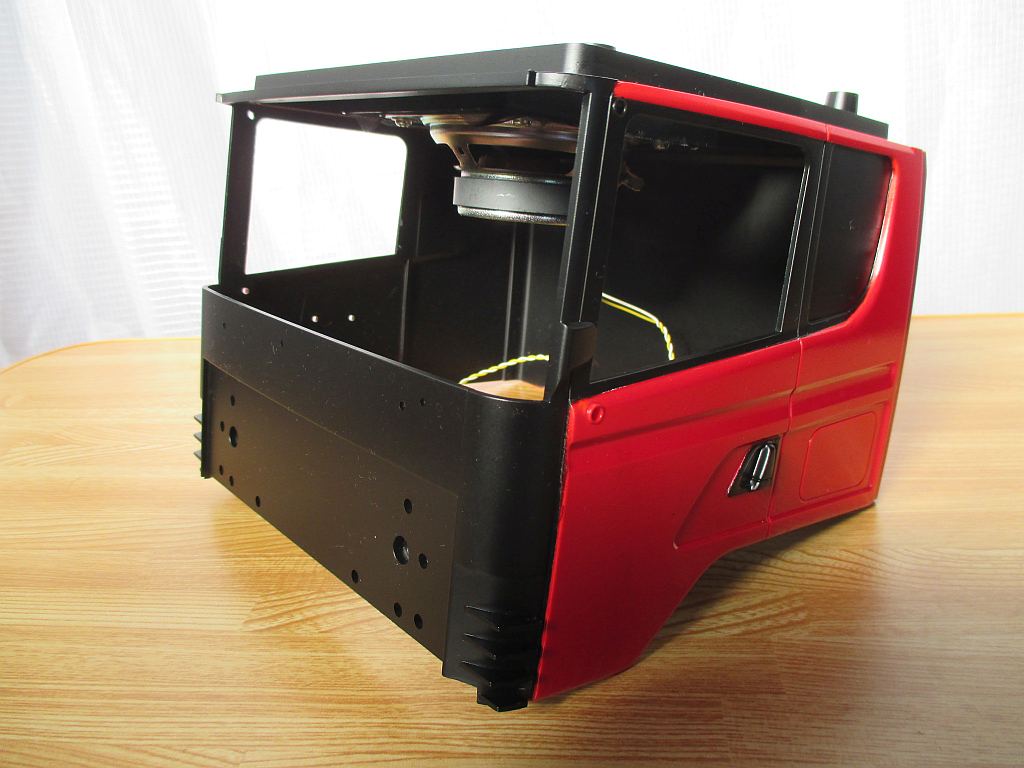

スカニア R620 スピーカー 取り付け完了ボディの天井が開いており、そこにスピーカーを上に向けて取り付ける。

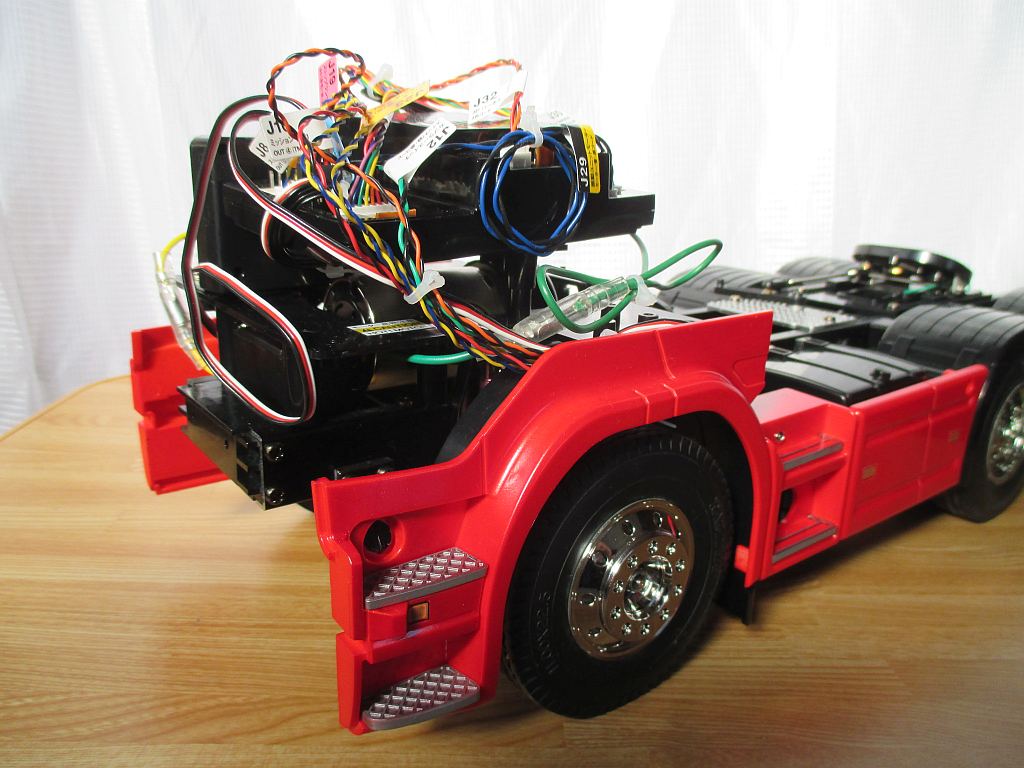

スカニア R620 MFC-01ユニット 運転席内部にはMFC-01ユニットがすでに載っている。

オプションのMFC-01を取り付けるときは、ダッシュボードなどは取り外すように指示されている。

・・どうしよう・・ドライバー人形も買ってるんだけど・・


スカニア R620 キャブ内のクリアランス試しにボディをかぶせて見た。

・・たしかに、ドライバー人形はおろかダッシュボードも取り付けられそうもない。


・・ドライバーの頭だけでも・・無理みたい。
それどころか、クリヤーのウィンドウパーツでは運転席内のゴチャゴチャが丸見え。

タミヤのHPの完成写真など見てもフロントガラスがスモークになっているのがあるようだ。

ウ~ム、スモークガラスが必須じゃ。

タミヤのスプレーに「TS-71 スモーク」というのがある。
綺麗に塗れるんじゃろか?
1/24の車なら試して失敗してもまぁいいかで済ますんじゃろが、このトラックは1/14。フロントウィンドウもでかい。
失敗したら綺麗に拭き取れるんじゃろか。

ということで、実物の車に貼るスモークのフィルムの値段はどんなんじゃろか?と 調べたら、ヘッドライト用として30×20cmに切り売りされているスモークのフィルムを発見。
送料込みで411円。
スプレー買うのと変わらない。

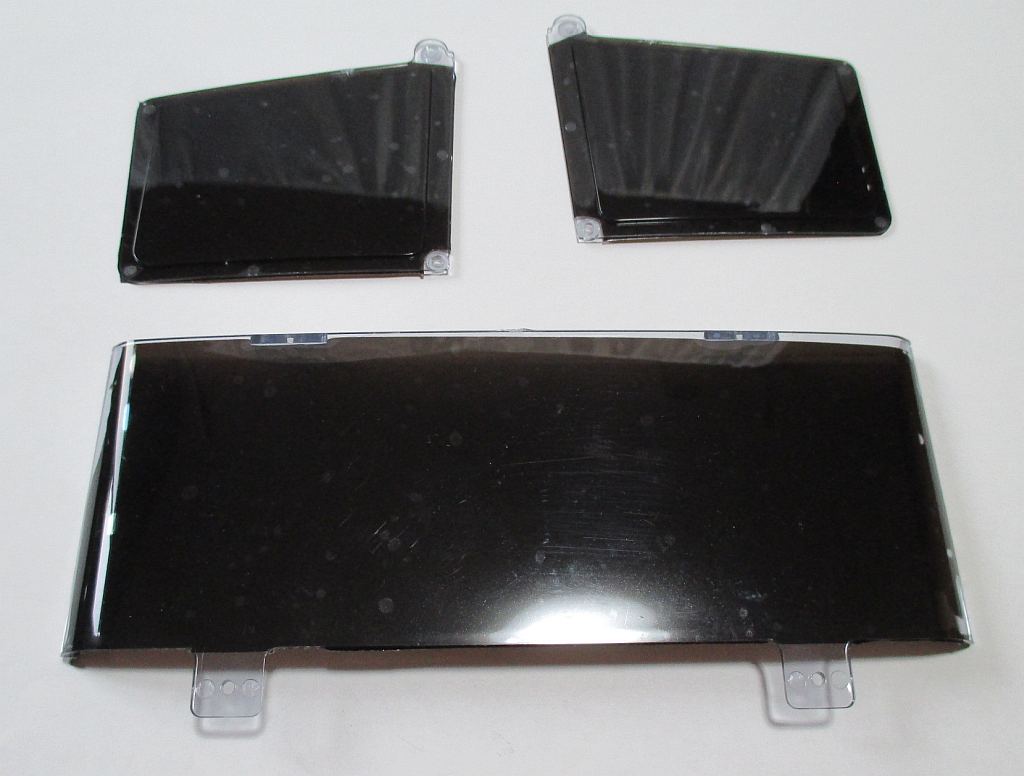

スカニア R620 スモークシール貼付フロントとサイドのガラスにスモークのフィルムを貼付。


セミトレーラーライトセット

そして、もう一つ気になるのがトレーラーのライト。

「40 ホイールの取り付け」(RCトラック(スカニア R620)の組み立て・・その23)で走行とテールランプ関係の点灯が可能になったが、やっぱストップランプ、ウインカーが点灯するといい感じになる。

トレーラーもすでに買っているので、できればそっちのランプも点灯させたい。

トラックオプション No.2 セミトレーラーライトセットということで、「トラックオプション No.2 セミトレーラーライトセット」を購入した。

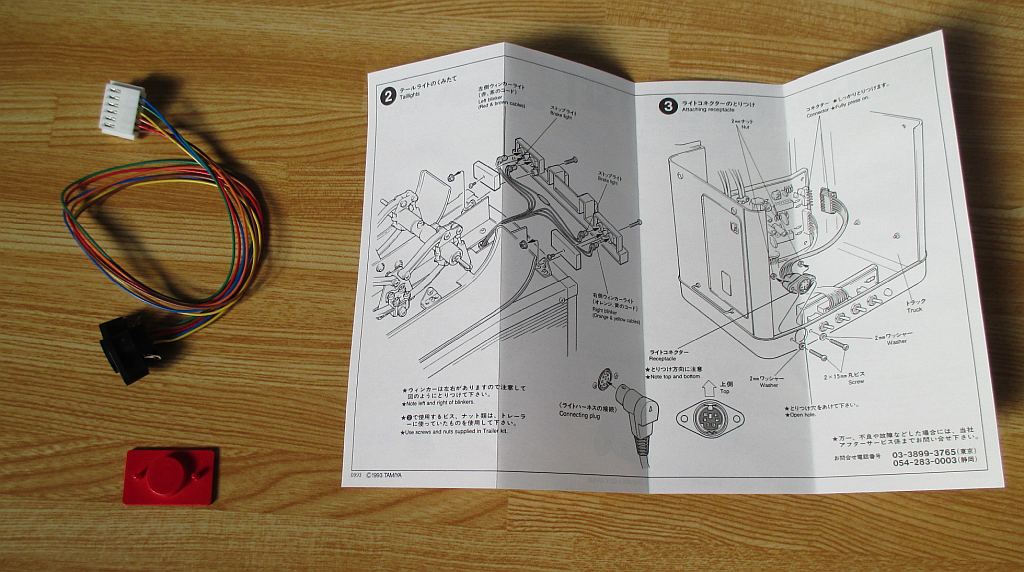

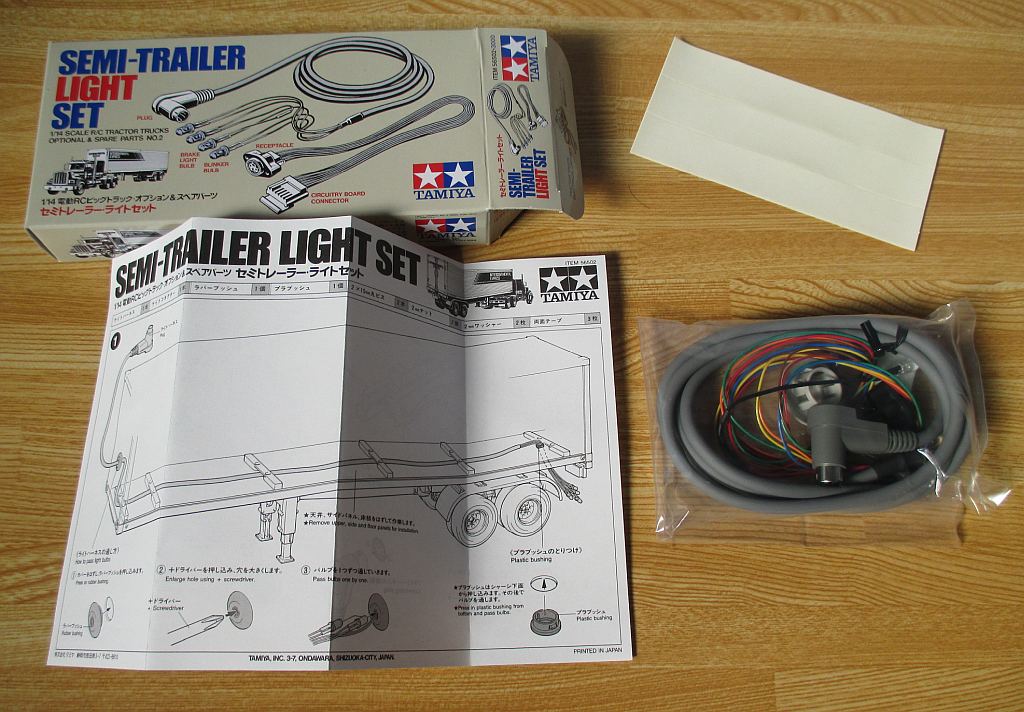

トラックオプション No.2 セミトレーラーライトセット運転台部分に搭載したMFC-01ユニットにはライトセット用の端子が出ており、そこにライトセットのコネクタを接続し、トレーラーに接続するためのプラグ受けをボディ(キャブ)の背面に配置する。

左下の赤いパーツはライトセットを搭載しない時のプラグ受け穴の目隠し。
(これはスカニアに含まれるパーツ)


ウィンドウの取り付け

必要なパーツが整ったのでいよいよウィンドウの取り付け。

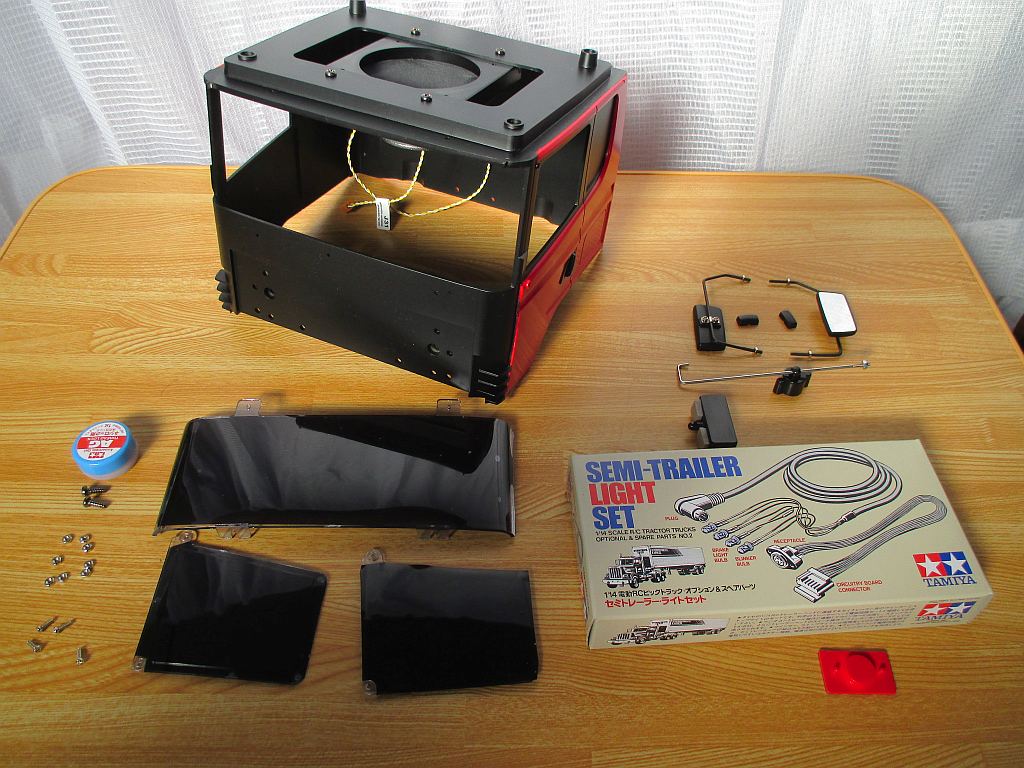

スカニア R620 ウィンドウの取り付け 関連のパーツウィンドウの取り付け関連のパーツ。

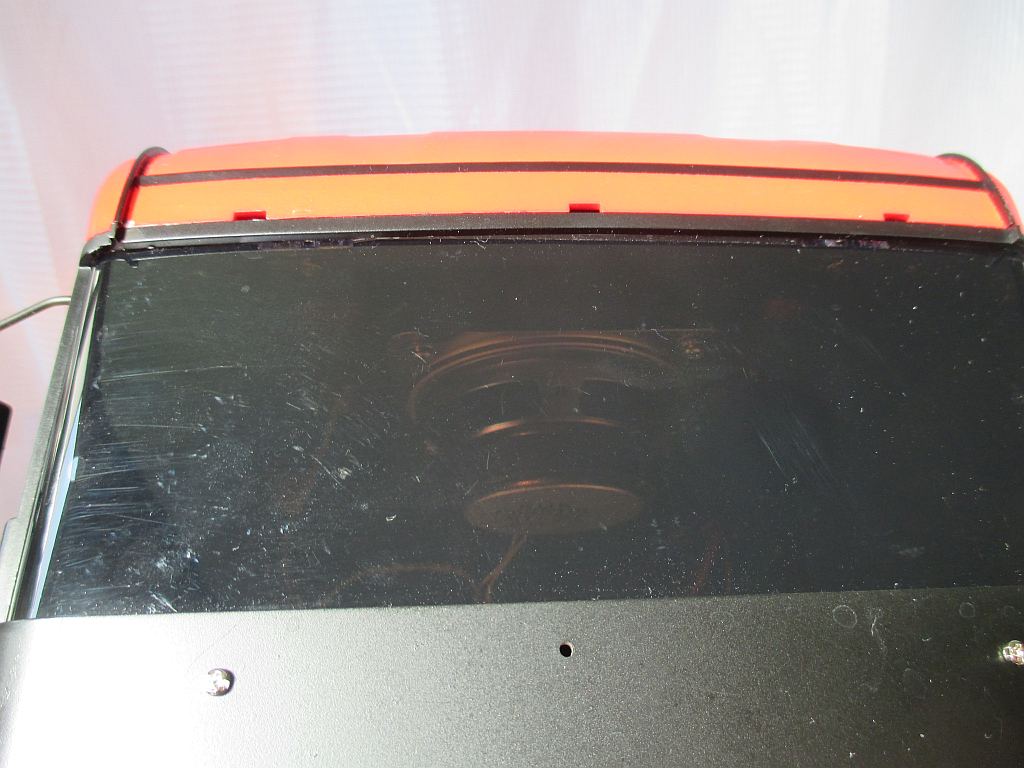

スカニア R620 スモークフィルム フロントガラスを取り付けて・・

スモークフィルム越しに天井のスピーカーが見えるくらいの透明度はあるみたい。

真っ黒でなくてよかった。

真っ黒くなるんなら、フィルム買った意味なくなるし。

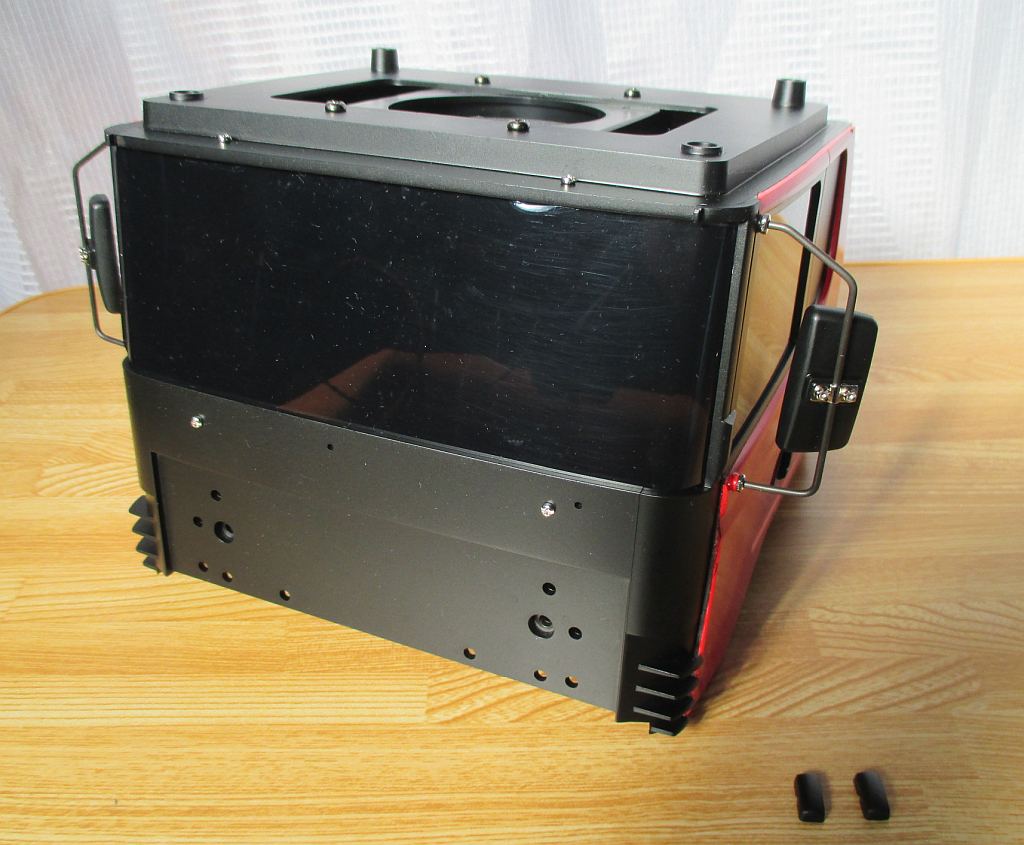

スカニア R620 ミラーの取り付けミラーを取り付け、一応角度の調整。

・・ダッシュボードは取り付けないが、パーツを見ると左ハンドルみたい。
なので、そんな感じで角度を調整。
ミラーをミラーステーに固定するのはネジ。
位置決めしてネジを締め付けたらそのネジを隠すようにカバーのパーツを接着。

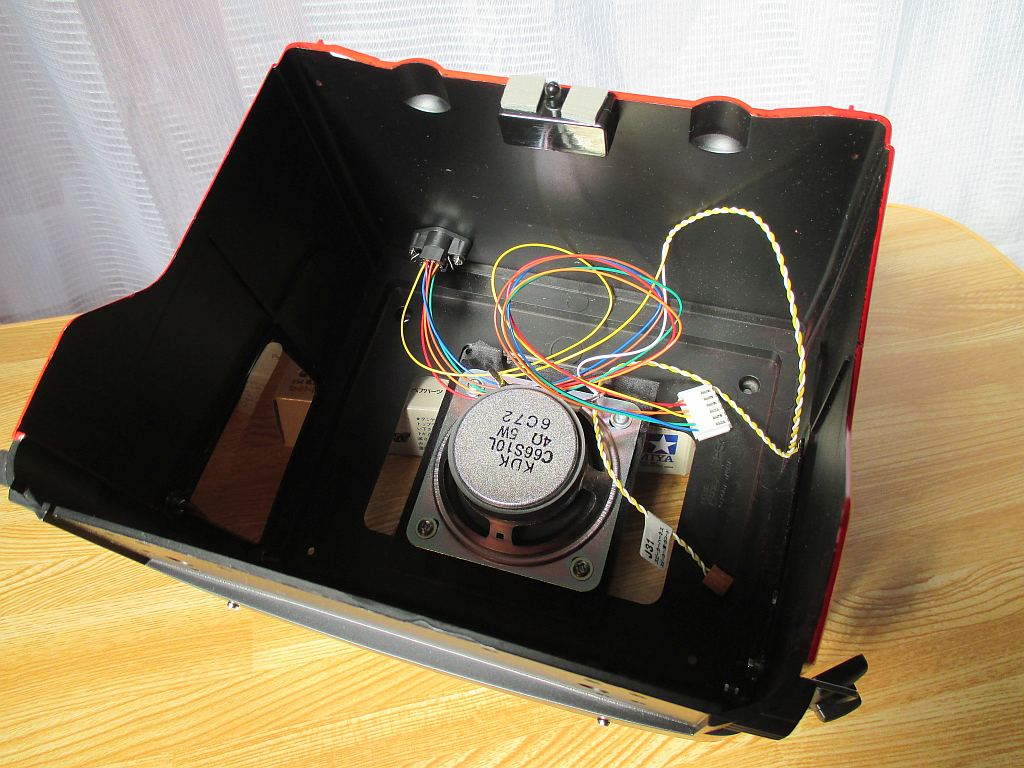

セミトレーラーライトセットプラグの取り付けキャブの底から天井方向をみると・・

天井にはスピーカー、スピーカーの左上に見えるのがライトセットのプラグ受け。

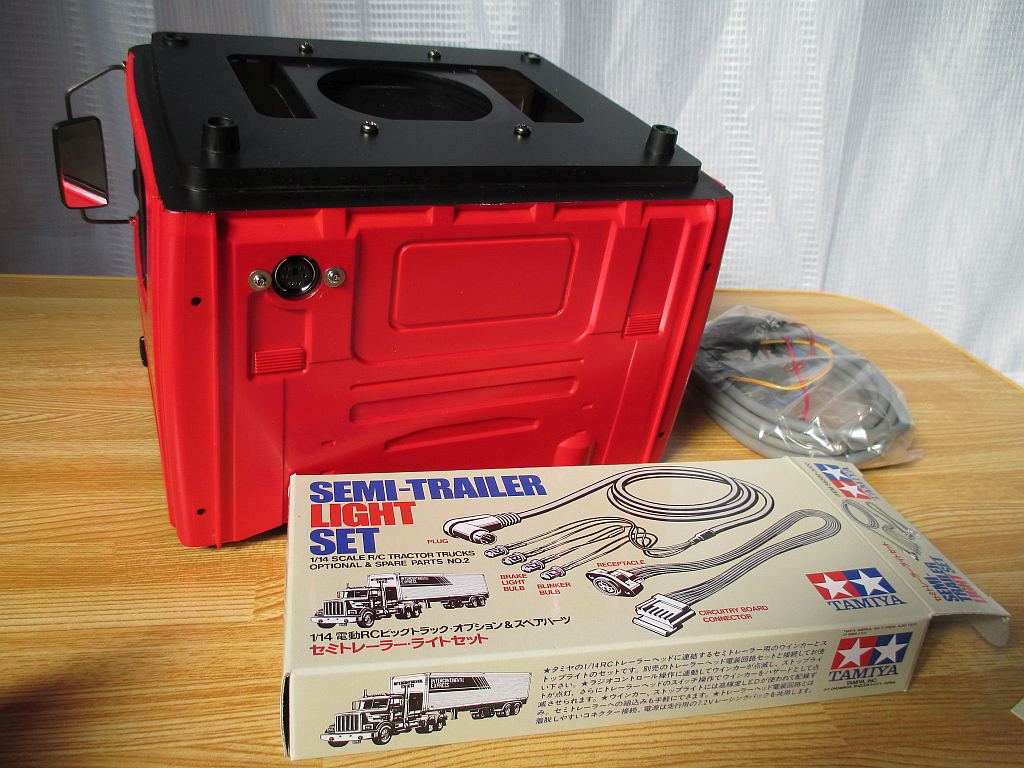

トラックオプション No.2 セミトレーラーライトセット プラグキャブの背面にはライトセットのプラグ受けが見える。


トレーラーを接続したとき、トレーラーのストップランプ、ウインカーの配線プラグをここに差し込む。

ウン!? トラックオプションNo.5にオートサポートレッグというのがあって、トレーラーの開放も遠隔操作できるそうじゃが、このセミトレーラーライトセットのオプションを付けてると手で脱着しなくちゃならない。

ということは・・オートサポートレッグとセミトレーラーライトセットの共存は・・

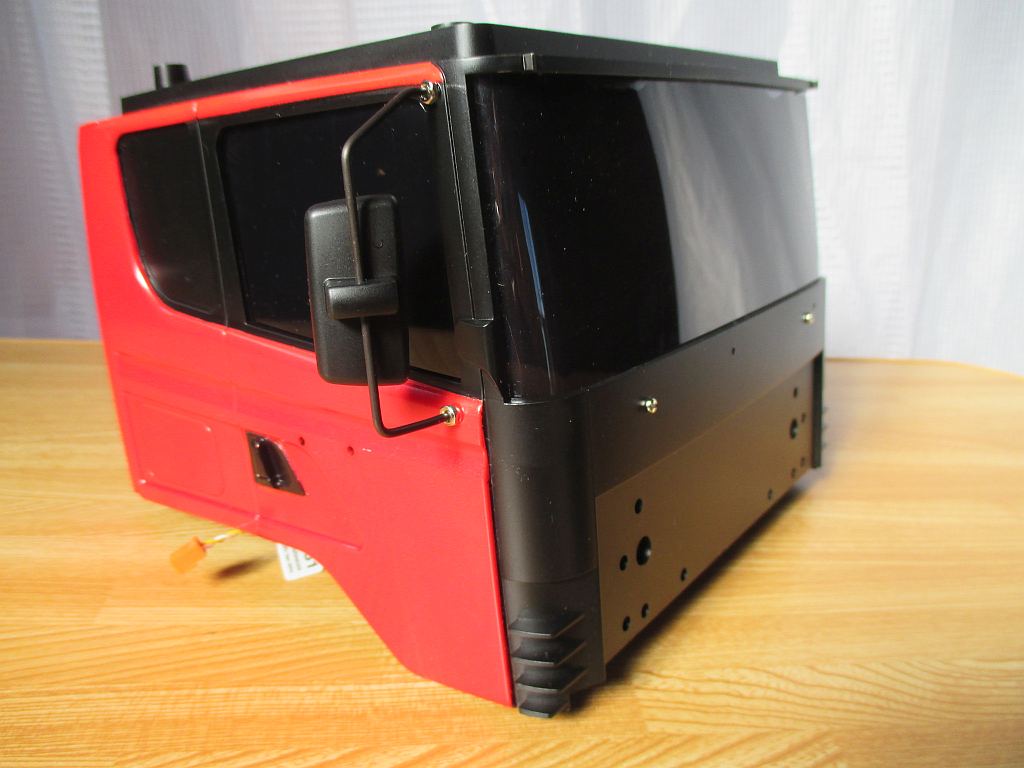

スカニア R620 ウィンドウの取り付け完了ウィンドウ、取り付け完了。
