RCトラック(スカニア R620)の組み立て・・その8

スカニア R620 デフギヤ

タミヤの1/14 大型ラジコントラック「スカニア R620」の製作(組み立て)。
組み立て説明書にある工程は全部で51工程。
今回は「12 デフギヤ」。



工程12 「デフギヤ」

スカニア R620 デフギヤ組み立て図デフギヤの組み立て図。

組み立てるデフギヤは2組。


スカニア R620 デフギヤ 構成パーツデフギヤを構成するパーツはすべてメタル製。

ギヤのかみ合い部にはグリス。
蓋を閉めるネジにはネジロック剤。


スカニア R620 デフギヤ組み立て左端はリングギヤのボックス。
写真の裏面はギヤになっている。

リングギヤの内部にサイドギヤ(ベベルギヤ)をセットする。


スカニア R620 デフギヤ組み立てリングギヤ内部にサイドギヤ(ベベルギヤ)をセットした状態。


スカニア R620 デフ ベベルギヤピニオンギヤ。

写真・右のパーツを写真・左のように組み立てる。


スカニア R620 デフ ベベルギヤ組み込み組み立てたピニオンギヤをリングギヤの内部に組み込む。


スカニア R620 デフ 内部反対側のサイドギヤ(ベベルギヤ)をセット。


スカニア R620 デフギヤそこでケースを閉じるが、ケースを閉じるネジはネジロック剤を使用するように指定されている。

つまり、開け閉めはなくなるのでギヤのかみ合い部分には少し多めにグリスを塗っておいた。

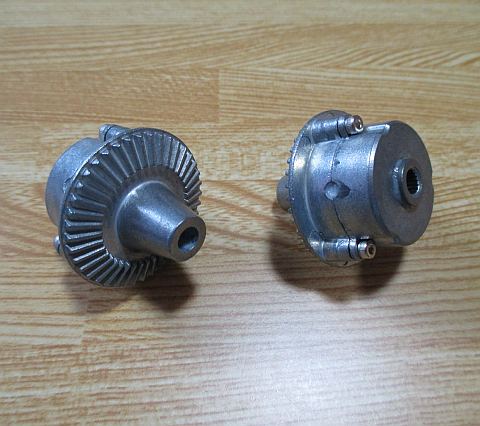

スカニア R620 デフギヤ組みあがった2組のデフギヤ。

左の写真はリングギヤが見えている側。
