ASRock DeskMeet B660

ASRock DeskMeet B660


=2023年6月=

我が家に数台あるPC、PCIスロットが不調だったり、サウンド機能が不調だったり。
完全には壊れないので2021年に1台のみリプレスしていたが・・

まだ5台も古いパソコンが残っている。
ボチボチ1台リプレスしてみようかな・・と。

要件といえば、PCIスロットが1つ必要なことと2GB以上のHDDが欲しいの2点。

ASRockのDeskMiniがちぃちゃくてよいのだが拡張ボードは入れられないし、2GBまでの2.5インチHDDしか搭載できない。

で、今回はPCIスロットが1つあり、3.5インチのHDDが格納できるASRock DeskMeet B660にしてみた。

主なパーツ

ベアボーン DeskMeet

ASRock DeskMeet B660

(写真上) 黒いシックな感じの段ボールに入っていた。



ASRock DeskMeet B660

(写真上) USBポートなどを隠す開閉式のドアがあるようなケースとは違い、さっぽりとしたフロント。
・・開閉式ドア付きのケースはUSBやちっちゃなドングル差しっぱなしだと閉められないのでいつも中途半端に開きっぱなしだったし。



DeskMeet 背面から覗くと・・

(写真上) 背面から覗くとピンクの緩衝材が入っている。

突出部を含むサイズは168mm (幅) x 236.1mm (奥行) x 221.6mm(高さ)

一番の突起部はPCIのカードを固定する部分か。
ちゃんと本体に固定されていてしっかりとした作りになっている。
安いケースの場合、薄い板をプレスで曲げたちゃちなものがついているが・・
と言っても背面なのでカードを取り付けてしまえばお目にかかることはないのだが。

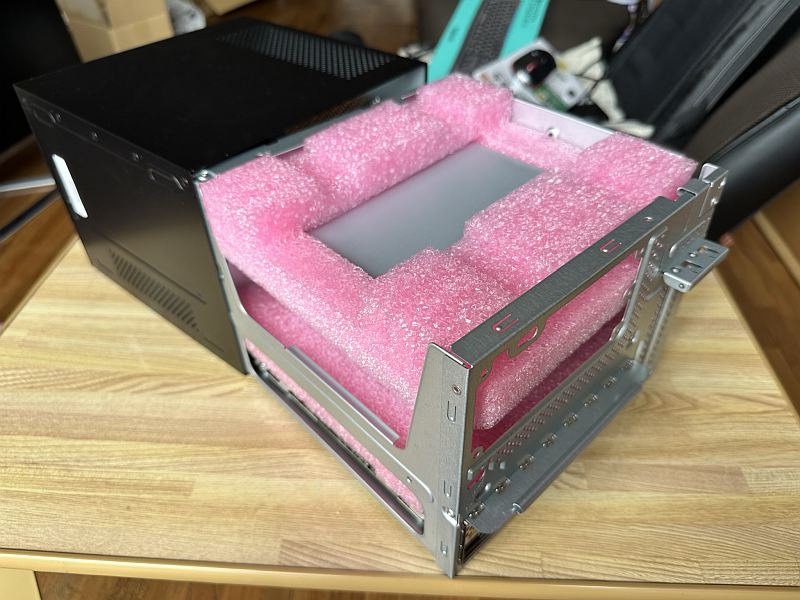

DeskMeet シャーシを引き出すと・・

(写真上) シャーシを引き出すと・・
この中で緩衝材を発泡させたのかという感じで緩衝材が詰まってた。



DeskMeet 緩衝材を取り除くと・・

(写真上) 緩衝材を取り外すと・・
フツーのATX電源がでてきた。

500W(ピーク550W)らしい。



DeskMeet 電源を取り除くと・・

(写真上) 電源を取り除くと・・
緩衝材の下に「ワタシ、ここにいます」と申し訳なさげなマザーボードが見えた。

この状態を見ると商品のメインは電源か!?とも思える。



DeskMeet マザーボード

(写真上) CPU:LGA1700、チップセットIntel B660のITX基板



CPU i7-12700

IntelのCPU、現在の最新のものは13世代だが、このPCはリビングなどで簡単な作業をするためのセカンドマシンとするつもり・・なので

Intel Core i7 12700(LGA1700)

(写真上) 財布と相談して、CPUにここまでは出せるということで探した結果、i7-12700になった。

本来の用途から考えたらi3、i5で十分なのだが・・

最終的には2年前に作ったメインのマシン i7 10700よりスペックが良くなりそう。

まぁ、2年も経ってますからなぁ。

メインマシンと交代するとしても、こっちの方が小さくてリビングには置きやすいし、悩みどころか。



CPUをセット

(写真上) CPU – マザーボードにセットしたら二度とお目にかかることはない。

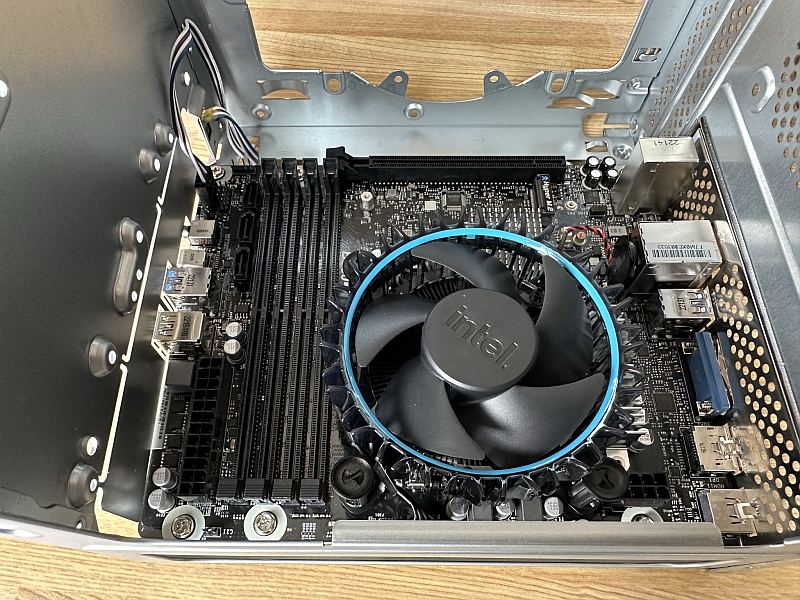

CPUファンをセット

(写真上) さほど重い処理やゲームなどはやらない・・つもりなのでリテールのファンを使用。

p.s

音楽を聴きながらホームページを更新するなど軽負荷の作業をやっている程度であれば、CPUにも余力があり、ケースファンは取り付けていないこともあってかなり静か。

ていうか、ファン回っているのか?というくらい静か。

真夏になって室温が上がるとどうなるかだが。



メモリ

こちらも軽いソフトしか動かす予定もないので、ひとまず16GBで。

DDR4 3200 16GBメモリ

(写真上) DDR4 3200 16GB。
もし、メモリを追加したくなった時のことを考えてスロットを開けておくために8GB×2などとはせず16GB一本とした。

p.s.

このPC、多少の動画を編集するような程度の我が家のレベルではメイン機として十分、場所も取らないし結構良いかも。
音楽聞きながらHPを更新している現在、メモリの使用率は43%。

メモリ、追加してメイン機にしてもいいかなぁ!?
組み立て4日後、通販画面でポチッとして同じ16GBメモリを購入してしまいました(^^;

メモリ追加

(写真上) メモリ追加の証拠写真!?
これで起動直後のメモリ使用率は13%になった。

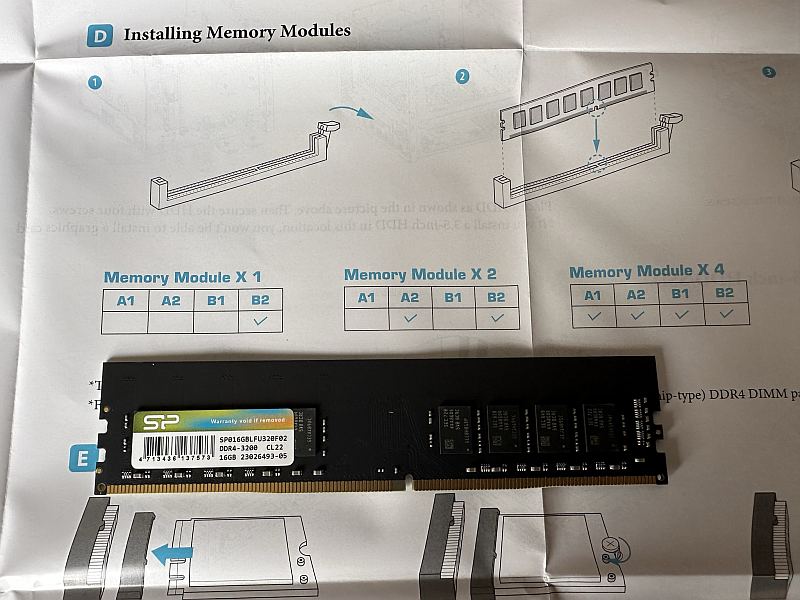

メモリをセット

(写真上) メモリが1本の場合、B2スロットに差すようだ。
・・B2スロット、どこじゃ



メモリのセット位置

(写真上) 基板上に書かれている位置を確認して・・



メモリをセット

(写真上) メモリをセット。



Wi-Fiカード

DeskMeetのWi-FiはIntel AX210 / Intel AC3168 に対応している。
AC3168はWi-Fi 5規格、AX210はWi-Fi 6E規格。

ここはAX210でしょう。



M.2 Key-E Wi-Fi

(写真上) M.2 Key-EのAX210 Wi-Fiカード、ビルトインBluetooth 5.2。

速度:2.4G 574Mbps、5G 2400Mbps、6G 2400Mbpsとなっている。

通常は有線LANで使う予定なので、このカードはBluetooth用と考え、家のネットワーク機器障害時にスマホのテザリングで使えればいいかな~と。

・・じゃ、AC3168でもいいじゃん。
といってもAX210の方が製品数も多くなってるようだし、価格も変わらない。
旧規格のものを買う理由がみつからなかった。



Wi-Fiアンテナ

(写真上) ケースにはアンテナのケーブルをクリップする場所が3か所ほどある。
よく考えられたケースじゃ。

ただし、アンテナが長かったのでちょこっと円を描くように束ねた(^^;

アンテナなんか束ねたらダメじゃん、というご意見/ご指摘もあろうが、狭い筐体内部、変な場所にクリップすると他のパーツを取り付けるときにブチッとなりそうだし。



ストレージ

M.2 SSD

M.2 2280のSSDが2個取り付けられるそうなので、256GB512GBのものを買った。
一つはOS用、もう一つはテンポラリ用。

M.2 Socke type 2280 SSD

(写真上) アタイのOS用は256GBで十分。
なので512GBはテンポラリ用。
ちなみに、ドキュメント、写真などのデータ類はすべてHDDに保存している。
やっぱ、SSDに大切なデータを保存するのはちょっと怖い・・

また、マザーボード自体は「PCIe Gen4」をサポートしているが、今回買ったのは「PCIe Gen3」。
他の部分で多大なる浪費があるのでここは微々たる節約。





2280 SSD取り付け

(写真上) で、取り付けようとしたらM.2のソケットが一つしかない。
2段にもなっていないようだし。

あちゃ~、やっちまったか?

1個しかつかないのに、2個買っちまったか?

もう一つ、どこに使おう(^^;

p.s

組み立て後、1~2日してクイック取り付けガイドではなく、ちゃんとした取扱説明書を見てみた。

・・マザーボードの裏側にもう一つのM.2のソケットがあった。
ウ~ム、そう来るか・・

2基目のSSD

(写真上) で、予定通り二個目のSSDをここに取り付け。

後述するように急遽取り付けた2.5インチのSSDは・・取り外すのが面倒。

やっぱ、このPCをメイン機にすればテンポラリ用は2つあっても良いということか!?

=2023年8月=

CrystalDiskInfoで見るとここのSSDの温度が高くなっていた。
64°C

まぁ、風、全く通らんし。

ヒートシンク付きが必須みたいだがスペース的に余裕が・・

ここはあきらめて容量が大きい2.5インチSSDを風が通るところに置くのがよさそう。
後述のとおり、電源が2口しかないので、3.5インチHDDと2.5インチSSDの2個を搭載するともう増設はできないが。





HDD

アタイにとって、Desk Miniに比べてDesk Meetが優れていると思う点は3.5インチのHDDが取り付けられること。
今回取り付けたのはウエスタンデジタルのWD Blue 8TB(SATA600 5640)。



3.5インチHDD取り付け

(写真上) 3.5インチHDDはフロントパネルの裏側となる部分か側面に取れつけられるようになっている。
今回はフロントパネルの裏側に取り付けることにした。



3.5インチHDD取り付け

(写真上) フロントパネルの裏側に接する面。 ここに5本のネジで取り付ける。



3.5インチHDD取り付け

(写真上) SATAケーブルと電源ケーブルをセット。



マザーボード電源コード

(写真上) で、マザーボードに電源を差そうとしたら・・
HDDとメモリに阻止されてコネクタが入らなかった・・

ガク_| ̄|○



マザーボード電源コード接続

(写真上) 一旦メモリを外してコネクタを接続。



マザーボード電源コード接続完了

(写真上) 無事マザーボードに電源ケーブル接続完了。



HDD/SSD電源ケーブル

(写真上) ちょっとわかりづらい写真だが、電源ユニットからHDD/SSDに給電するケーブルは1本でコネクタはそのケーブルの途中と終端の2か所についている。

HDDに終端のコネクタを接続したら、SSDの設置場所まで中間のコネクタが届かなかった・・

ガク_| ̄|○



HDD/SSD電源

(写真上) HDDのコネクタは・・
HDDを筐体にねじ止めした状態では抜けなかった・・
やむなく、HDDのネジを緩めて電源ケーブル中間のコネクタをHDDに差し込んだ。



電源ケーブル

(写真上) 電源ユニットを取り付けたところ。
HDD/SSD用の給電コネクタとPCIカードに給電が覗いている。



電源ユニットとCPUファンの隙間

(写真上) 横から見るとCPUファンと電源ユニットの隙間はほんのわずかしかない。
メーカーのHPによると「最大高さ ≦ 54mm の CPU クーラーに対応」となっているわけだ。



電源ユニットと3.5インチHDD

(写真上) 側面からみると、ほぼ電源ユニット。



2.5インチSSDなどがセットできる

(写真上) 反対側から見ると開口部があり、2.5インチSSD×2基 or ケースファンなどが取り付けられるようだ。

「最大 5 台のストレージ」となっている。

マザーボード上にM.2のスロットが2個、それとSATA用のポートが3個あるわけだが、SATAのポート3個すべてを使用してストレージを取り付けようとすると供給する給電コネクタは2個しかないので、もう一つ電源を考えなくちゃならないが。

まぁ、アタイは4つまででいいや。



2.5インチ SSD

M.2のSSDが2個取り付けられると思っていたのだが、1つしかつかないと勘違いして、急遽予備としてストックしていた250GBの2.5インチSSDを取り付けた。



2.5インチSSDをセット

(写真上) 側面の開口部にネジ止めできるようになっている。

ちなみに、この筐体、いろいろなサイズの機器がネジ止めできるようにネジ穴が多く開いている。

これまで、スペースがあってストレージが取り付け可能と謳われてはいるが、取り付ける機器とネジ穴が合わないためタイラップで止める、なんてケースもあった。

このあたりはさすがASRock純正という感じだろうか。



完成

ASRock DeskMeet B660 筐体

(写真上) シャーシとケースは完全に独立していて、ケースとシャーシ/マザーボックスをつなぐケーブル類は一切ない。

そのためか、ケースとシャーシをつなぐのは底の部分にあるネジ1本のみ。



ASRock DeskMeet B660

(写真上) シャーシをケースに挿入したら完成。
縦?置きの正面。



ASRock DeskMeet B660 背面

(写真上) 背面。



ASRock DeskMeet B660 背面

(写真上) Wi-Fiのアンテナがやたらデカく感じる。

ひと昔、というかふた昔前くらいのキューブ型PCに比べたら小型である。
その頃のキューブ型PCは3.5インチのCD/DVDドライブを装着するための空間を持っていた。

CD/DVDドライブを装着しない場合はHDDなどをセットすることもできたが。
その場所をあけるためか、電源は200~250Wクラスの細長いものが使われていた。

電源容量が少ないこともあってか、ハイスペックのCPUは使用できなかった。

今回のDeskMeetは電源ユニットがかなりの場所を占有している。
しかも、500W 電源 (80+ Bronze)ということで、いわゆるデスクトップPCに使うようなハイスペックのCPUも搭載できる。

ASRock DeskMini110の場合、これよりは小型であるが、電源アダプターは外付けでそれなりの大きさがある。
それに大容量の3.5インチHDDは取り付けられない。

ミドルタワーの筐体、省スペース型の筐体と小型のものに乗り換えてきたアタイとしてはDeskMeetは文句なしというところですなぁ。





費用

ベアボーン
ASRock DESKMEET B660
¥29,364
CPU
Core i7-12700 BOX
¥44,980
メモリー(1個目)
シリコンパワー
DDR4 3200 PC4-25600 16GB
SP016GBLFU320F02
¥4,041
メモリー(2個目)
シリコンパワー
DDR4 3200 PC4-25600 16GB
SP016GBLFU320F02
¥4,490
ちょっと値上がり
HDD
WD80EAZZ [8TB SATA600 5640]
¥12,780
SSD
Silicon Power P34A60シリーズ 512GB/M.2 2280
SP512GBP34A60M28
¥3,865
SSD
Silicon PowerP34A60シリーズ 256GB/M.2 2280
SP256GBP34A60M28
¥2,790
キーボード
ロジクール K275
¥2,218
Wi-Fiカード
AX210NGW WIFI6E M.2 NGFF BT5.2
¥3,894
合計 ¥108,242

2.5インチSSD、マウスは我が家のストック品、OSは旧マシンから移行。

・・どんとこい、請求書!!
