Nゲージ レイアウト内設置用スピーカー

Nゲージ レイアウト内設置用スピーカー


Nゲージのレイアウトに組み込むMP3、WAVプレーヤーを増産中。

すでに制御盤に組み込んで、駅のアナウンスなどを再生するMP3プレーヤーなども幾つか作っている。


制御盤に組み込んであるのはMP3プレーヤーが4つ、Wavプレーヤーが4つの計8音源。

4つのMP3プレーヤーの出力はアンプの前でミキシングして駅付近に置く2組のステレオスピーカー計4個から出力するようにした。
980円のパソコン用スピーカーの安いやつ。

 4つのWavプレーヤーも同様にミキシングしてレイアウトに付近におくステレオスピーカーか、制御盤に組み込んであるスピーカーかに切り替えて音が出せるようにしてある。

増産中のプレーヤーの音もそれにミキシングして同じスピーカーから出しても良いのだが、やっぱ音に広がりがなくなりそう。
それに、音源の音量が調整されていない音をミキシングすると聞こえる音はほぼノイズということも。

と、いうことで1個100円のスピーカーをいくつか台枠の下に組み込んだりする予定で改修中。

まぁ、安いスピーカーなので音質がどうのこうのといえるものではない。
それに、再生しようとしているのは音楽ではなく駅やら機関区の「音」なので。
要はその音がそれなりの場所から出てればいいかな、と。

高架駅も作る予定なのだが、この付近ではガード下の騒々しい音やら、付近に設置予定の交通信号の音が出せれば・・

で、高架駅の裏側に配置するように箱型のスピーカーボックスを作ることにした。

いざ、工作

スピーカーはφ50のものを2つ。 ステレオ対応です・・



Nゲージ レイアウト内設置用スピーカー

(写真上) ボックス内の容量の計算?

そんなものしてません。(^^;

エンクロージャーなどという立派なものじゃなく、ただの箱ですから。



Nゲージ レイアウト内設置用スピーカー

(写真上) 一応、前面も覆うことにした



Nゲージ レイアウト内設置用スピーカー

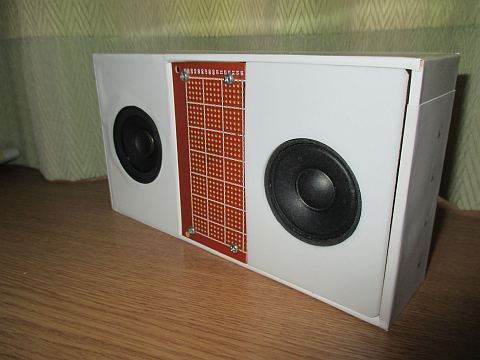

(写真上) 白色の粘着性のシールを貼ってみた

真ん中にアンプも組み込めるように基板を置いたが、電源ケーブルやスイッチ、ボリュームの配線等をどうするかという問題もある。

実際にレイアウトに組み込むときにこれにアンプも作るか、アンプは別の場所に置いてこれは単純にスピーカーだけという形をとるか・・いきあたりばったりです。

そもそも、レイアウトの真ん中にスイッチやらボリュームがあっても使いづらいだろうし。



化粧

レイアウト正面からは見えない部分に配置する予定。見えなくなる予定とはいえ、実際には視点をずらすと見えるでしょうなぁ。

Nゲージ レイアウト内設置用スピーカー

(写真上) ということで、表面にはペーパークラフトのビルの絵を貼った



Nゲージ レイアウト内設置用スピーカー

(写真上) 一応側面にも回り込ませてある



試聴

スピーカーを裸で鳴らすと高音でシャカシャカが強調されたかのような音。

雑踏の音、ガード下の音を長いこと流すと本当に不快な音に聞こえてくる。

箱に入れると強調されたような高音はなくなったようだ。

ただし、低音というより少しこもった音の感じが強くなった。
・まぁ、いい音というにはほど遠い。

市販の980円のスピーカーの方が少しマシかも。

ただ、自作のものはもうちょっと小さい箱にもできるだろうから、場所をとらないものができるというメリットもある。

=== 家の中でスピーカーを作ってまで街中の雑踏の音を流す・・良い子は真似をしてはいけません。
